摇摆筛工作原理
YSBD系列摇摆筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。
结构原理
按积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度；曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度；切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。
结构特点
A、由金字塔形底座和底盘是筛机的基础部分，中间筛层，根据需要可进行增减。
B、主传动轴穿过轴承固定在金字塔底座中，主转轴上下有平衡块，使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。
C、筛机底座体作一种即有绕筛机系统主轴公转，又有绕自向主轴自传的行星旋转运动。
优点
A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障有效的筛分。
B、通过合理的调整筛机，粒度较大的物料在接近筛层边缘时，垂直加速度随之增加，可进一步提高筛分效率。
摇摆筛工作特点
１、效率高、设计精巧耐用，任何粉类、不规则形状颗粒均可筛分；
２、筛面安装清网装置，有效解决堵塞问题；
３、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm；
４、杂质、粗料自动排出，可以连续作业；
５、独特网架设计,筛网使用时间有效, 换网快, 只需3-5分钟；
６、体积小，节省空间, 移动方便；
７、筛机可以达到五层，建议使用三层。

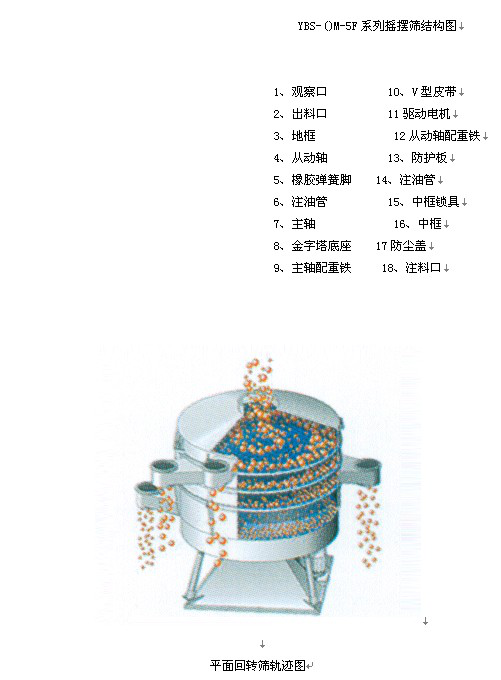

YBS-()M-5F系列摇摆筛结构图
