TH型斗式提升机产品概述
■TH型斗式提升机产品概述:
TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH系列斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
TH型斗式提升机产品介绍
TH型斗式提升机特点:
1.维护方便,寿命长。
2.机壳钢板加厚、刚性好。
3.输送物料的温度较高可达250℃。
4.中节机壳具有单通道和双通道两种形式。
5.提升高度运行平稳可靠,噪音小,维护方便。
6.改进机型的提升输送量比普通机型提高30%以上。
7.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能
TH型斗式提升机产品技术参数
注释:
☆.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
☆.TH型斗提机料斗用途:
☆.Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
☆.Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
☆.HL型斗提机料斗用途:
☆.Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
☆.S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
☆.张紧力计算:
G=40+0.232•H(式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg))
TH型斗式提升机主要尺寸:
TH型斗式提升机具有以下特点:
TH型斗式提升机是我厂基于型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合垂直斗式提升机该标准等效,参照了国际标准和国外先进标准);牵引用园环链符合矿用高强度园环链。
TH型斗式提升机的用途及特点
1、输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍;
2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;
3、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于吨/米 3 的物料的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。
TH型斗式提升机备有两种料斗:
zh型(中深斗)一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
sh型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块、等。
本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机较大输送量365m3/h,较大提升高度为5

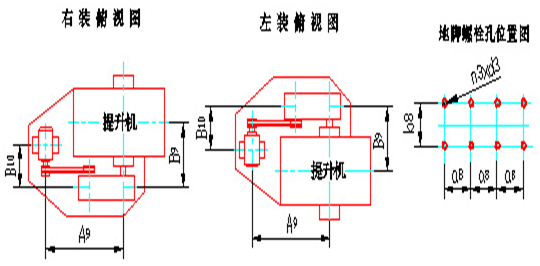

TH型斗式提升机产品示意图
