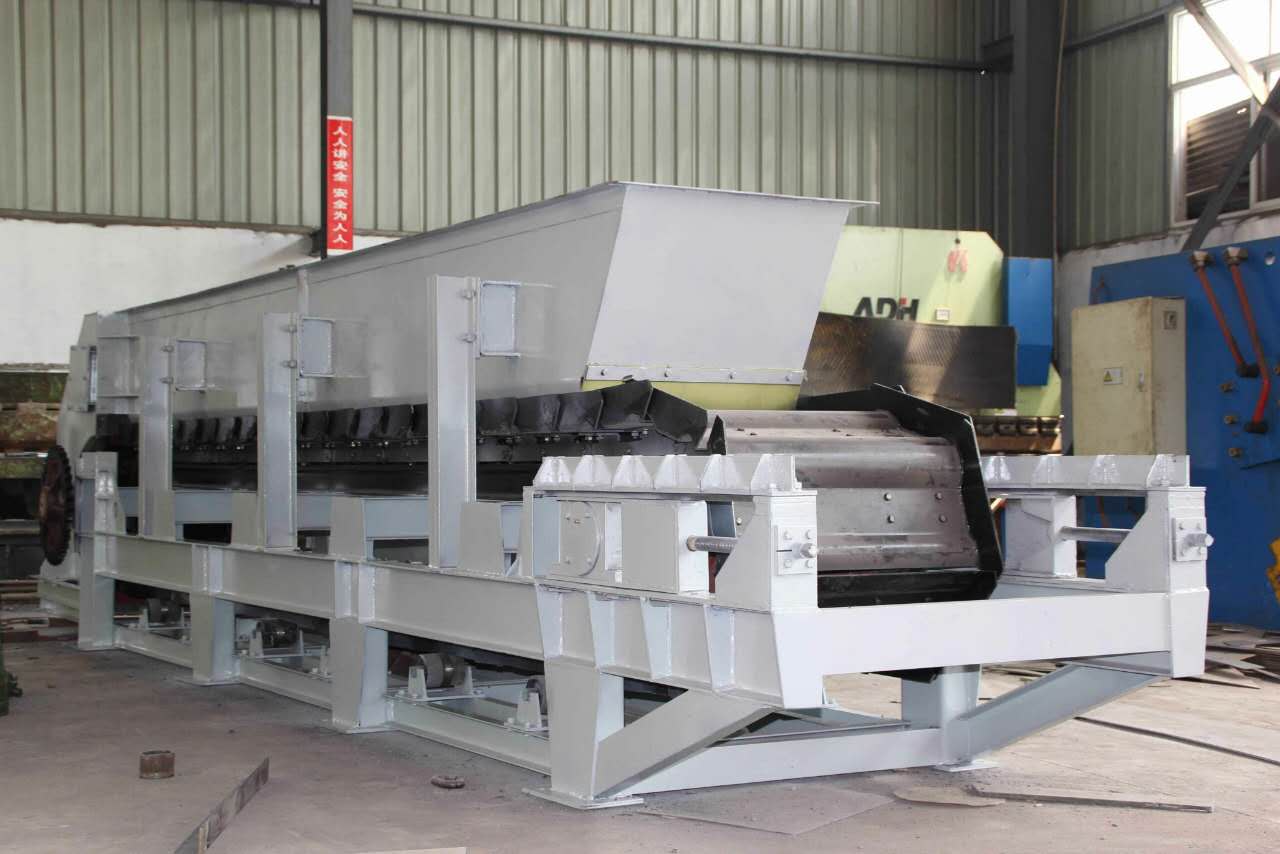

板式给料机是一种散状物料的输送设备,这种设备既能输送颗粒粒度在5mm以下的细物料,也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。 板式给料机具有牵引
力大、功耗小、磨损小、漏料少、运行平稳、工作可靠使用寿命长、检修方便等突出的优点。
产品分类
板式给料机可分为:轻型板式给料机、中型板式给料机、重型板式给料机;
1、轻型板式给料机允许输送堆积密度不大于 1200kg/m³,块重不超过140kg,温度不高于 350℃的块 状和颗粒状物料 ;
2、中型板式给料机允许输送堆积密度不大于 2400kg/m³,块重不超过 500 kg,温度不高于 400℃的块
状和颗粒状物料,其安装倾角一般不超过 25°;
3、 重型板式给料机用于由贮料仓向破碎机、输送机或其它机械连续和均匀给料,也可用于短距离输送块度与密度较大的物料,可水平安装,也可倾斜安装,较大倾角12度。
选型参数
表一 轻型板式给料机参数表 Table 1:Table of parameters of light plate feeder
型号 Model | 输送槽宽度(mm) Groove Width | 链轮中心距(m) C-C Length | 给料速度(m/s) Speed | 给料粒度(mm) Granule Size | 输送量(t/h) Capacity |
|
|
BQ500-2~15 | 500 | 2~15 |
| ≤100 | 50 |
|
BQ630-3~15 | 630 | 3~15 |
| ≤200 | 80 |
|
BQ800-3~18 | 800 | 3~18 |
| ≤300 | 150 |
|
BQ1000-3~18 | 1000 | 3~18 |
| ≤400 | 250 |
|
BQ1250-3~18 | 1250 | 3~18 |
| ≤450 | 350 |
|
表二 中型板式给料机参数表Table 2:Table of parameters of medium plate feeder
型号 Model | 输送槽宽度(mm) Groove Width | 链轮中心距(m) C-C Length | 给料速度(m/s) Speed | 给料粒度(mm) Granule Size | 输送量(t/h) Capacity |
|
|
B800-3~15 | 800 | 3~15 |
| ≤400 | 200 |
|
B1000-3~18 | 1000 | 3~18 |
| ≤500 | 280 |
|
B1250-3~18 | 1250 | 3~18 |
| ≤700 | 350 |
|
B1600-4.5~18 | 1600 | 4.5~18 |
| ≤800 | 450 |
|
B1800-4.5~18 | 1800 | 4.5~18 |
| ≤900 | 550 |
|
B2000-4.5~18 | 2000 | 4.5~18 |
| ≤1000 | 600 |
|
B2200-4.5~18 | 2200 | 4.5~18 |
| ≤1500 | 650 |
|
B2500-4.5~18 | 2500 | 4.5~18 |
| ≤1500 | 700 |
|
