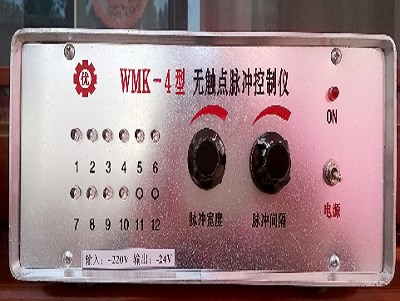

脉冲脉冲控制仪 无触点脉冲控制仪 可编程脉冲控制仪

脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置。它的输出信号控制脉冲电磁阀，使喷吹压缩空气对过滤袋循序清灰。使除尘器的阻力保持在设定范围内，以保证除尘器的处理能力和收尘效率。

控制仪输出一个电信号的持续时间，称为脉冲宽度。

控制仪输出两个电信号之间的间隔时间，称为脉冲间隔。

调整控制仪输出脉冲间隔和脉冲宽度，以满足除尘清灰的要求。

一、技术指标

1、额定输入电压：AC180-220V

2、额定输出电压：DC24V（AC220V）

3、额定输出电流：1A

4、脉冲间隔：设定范围为001-999秒

5、脉冲宽度：设定范围为；（脉冲宽度不得小于30毫秒）

6、周期间隔：设定范围为001-999秒；

7、外型尺寸：160*160*90mm

三、参数设定范围：

1.脉冲宽度：设定范围为秒；控制仪输出一个信号的间隔时间。

2.脉冲间隔：设定范围为001-999秒；控制仪输出两个电信号之间的间隔时间。

3.周期间隔：设定范围为001-999秒；一个工作周期完成后的间隔时间。

4.输出路数：设定范围为01-20，需要多少路输出的数量。

四、操作说明：

参数设置及修改：

参数修改状态：控制仪共有1、脉冲宽度，2、脉冲间隔，3、周期间隔，4、输出路数，四个控制参数，修改时首先个数码管显示修改参数的编号。

按下“设置”按钮，控制仪进入控制参数的修改模式。首先个数码管显示为需要修改参数的编号，按“加”或“减”调整所需要的参数。每一项参数调整完成后，再按一次“设置”进行下一项参数调整。全部调整完成后再按一下“设置”，控制仪开始工作。

1-20路接线方式：

（1）L、N端子为交流220V输入。

（2）“共”端子为脉冲阀公共端子。

（3）1-20端子为脉冲信号输入端子。

五、维修保养

1、控制仪应有专人负责保养，每天检查运行情况，发现故障及时排除。

2、控制仪接上电源，指示灯不亮，应检查接线端子上的电源线是否松动，保险丝是否正常。

3、控制仪显示正常，某一电磁阀常开，检查对应电子开关是否损坏。

4、控制仪显示正常，两电磁阀同时工作，检查有无碰线现象。

5、控制仪显示正常，电磁阀不工作，检查输出线端子的的公共端是否接触可靠。

6、数码管闪烁，检查保险丝是否松动，电源是否正常。
