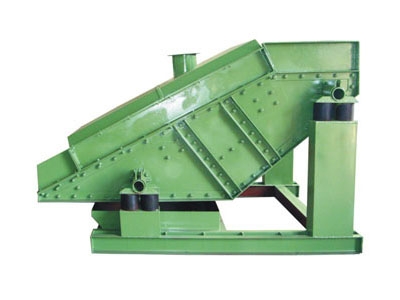

用途及特点
SZR系列热矿振动筛主要用于冶金行业温度在600-800oC的中、小粒级烧结矿的分级,并完成向冷却设备的均匀布料作业。
该系列热矿振动筛根据工作场地的状况, 电机可安装在左侧或右侧;根据电机或激振器的安装位置不同,热矿振动筛可分为上振或下振式。我公司根据用户要求,可设计制造各种规格的热矿振动筛。
工作原理与结构特点
SZR系列热矿振动筛均为座式安装。采用双轴激振器,电机不参振,由两台电机外拖作反向自同步旋转,使筛体沿直线方向作周期性往复运动,从而达到筛分目的。
该系列热矿筛的横梁及筛箱侧板采用耐热板或不锈钢板制造,并采用环槽铆钉铆接,不但紧固性较好,而且大大减少了因焊接产生的内应力。
该系列热矿筛的筛板采用耐高温的耐磨材料制成,具有抗热性好、不变形、寿命长的特点,筛板安装方便、拆卸简单易行。
该系列热矿筛采用二次隔振装置,可大大减少设备工作时对基础的冲击,从而降低基础造价。
型号说明
安装与调试
a、安装前,要把现场基础与筛子安装图对照检查,预埋钢板的平面度误差≤3mm。
b、安装前,根据筛子从下到上的顺序进行安装,每一个环节都调整到初步合格的状态之后,再进行下一环节的安装。
c、筛子安装完毕,调整好相对位置,一次与二次减振弹簧均呈垂直状态,电动机轴线应低于激振器轴线3-5mm,再把电机支架、弹簧底座与预埋钢板点焊焊牢。
d、要求两台电机转向必须相反,激振器偏心块处于同一相位。
e、振动筛空载运行4-6小时,要求筛体运行平稳,无摇摆与异常响声,检查筛板、激振器的紧固状况。
使用与维护
a、筛机应避免带料启动,使用前清理筛机周围及机上杂物。
b、在筛子工作过程中,如发现运转不平稳,有异常声音或其他不正常的状况时,应立即停车检查。
c、经常检查螺栓连接情况,若有松动立即拧紧。
d、振源的调整、使用和维护,请参照振源使用说明书。(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
e、弹簧易积聚粉尘杂质,影响弹簧正常工作,应经常清洗。
技术参数表
型号
|
给料粒度(mm)
|
处理量(t/h)
|
振次(r/min)
|
双振幅(mm)
|
电动机型号
|
功率(Kw)
|
SZR-1545
|
≤80
|
120
|
740
|
7-9
|
Y160L-8
|
2×7.5
|
SZR-2060
|
350
|
9
|
Y200L-8
|
2×15
|
SZR-2575
|
450
|
7-9
|
Y255M-8
|
2×22
|
SZR-3175
|
600
|
9
|
Y255M-8
|
2×22
|
SZR-1850
|
150
|
7-9
|
Y180L-8
|
2×11
|
外型尺寸表
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
n1
|
n2
|
B
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
SZR 2060
|
6678
|
4303
|
1200
|
469
|
1200
|
1200
|
500
|
500
|
2
|
2
|
2000
|
2200
|
2672
|
1730
|
5760
|
3760
|
1476
|
2145
|
SZR 2575
|
8020
|
5578
|
1085
|
1050
|
1160
|
1340
|
300
|
550
|
3
|
2
|
2500
|
2760
|
3164
|
3352
|
6054
|
1500
|
2200
|
3850
|
SZR 3175
|
8139
|
5579
|
1350
|
875
|
1200
|
900
|
300
|
325
|
3
|
2
|
3140
|
3292
|
3764
|
3572
|
6654
|
3796
|
1400
|
2202
|
