往复式活塞气动振动器大型高频气动振动器

产品详情

Product details

特点

1、在空间任意方向安装使用。　

2、在管路上加节流阀可调频。

3、使用方便，只需用一根通气管即可。　

4、振动力大。

5、寿命长。

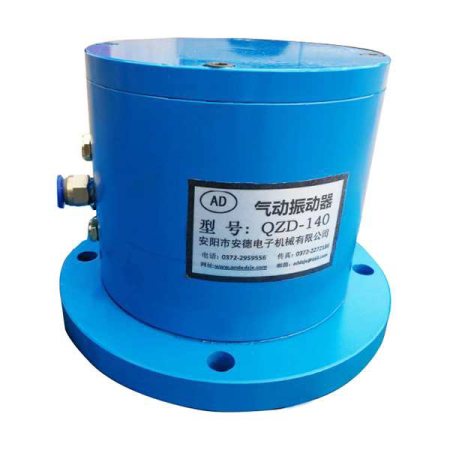

安德QZD-180 活塞式气动振动器厂家,活塞式气动振动器价格示例图1

原理

安德QZD-180 活塞式气动振动器厂家,活塞式气动振动器价格示例图2

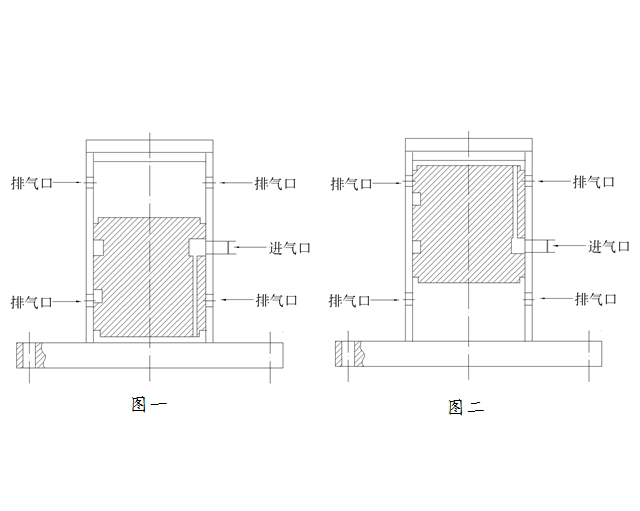

打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端循环结束，循环开始，依次不断的往复循环使产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。

尺寸技术参数

安德QZD-180 活塞式气动振动器厂家,活塞式气动振动器价格示例图3

型号	L	Φ1	Φ2	Φ3	进气口M
QZD-32	100	70	58	8	G1/8"
QZD-40	130	78	66	8	G1/8"
QZD-50	130	88	76	8	G1/8"
QZD-63	140	108	94	10	G1/4"
QZD-80	140	130	115	10	G1/4"
QZD-100	150	154	136	12	G1/4"
QZD-125	150	185	166	14	G1/4"
QZD-140	170	207	186	14	G1/4"
QZD-160	200	256	226	18	G1/2"
QZD-180	210	284	248	18	G1/2"
QZD-200	215	278	278	20	G1/2"

型号	振动力（N）			频率 (Hz)	耗气量 (L/min)	噪音 (dB)	使用温 ()	重量 (kg)
型号	0.3Mpa	0.4 Mpa	0.6 Mpa	频率 (Hz)	耗气量 (L/min)	噪音 (dB)	使用温 ()	重量 (kg)
QZD-32	484	720	900	10-60	210	65	-870	1.2
QZD-40	632	980	1150	10-50	250	65	-870	2
QZD-50	712	1050	1300	10-40	270	65	-870
QZD-63	923	1230	1900	10-30	310	75	-870	4
QZD-80	1100	1923	2400	10-25	330	75	-870	5.8
QZD-100	1382	2987	3880	10-22	350	75	-870	8.3
QZD-125	2321	3400	4500	10-20	380	75	-870	12
QZD-140	2578	3700	5000	10-18	420	75	-870	18
QZD-160	3000	4000	5400	12-18	460	80	-870	38
QZD-180	3500	4400	5800	12-16	590	85	-870	45
QZD-200	4000	4800	6200	12-15	780	89	-870	52
