一、板式喂料机概述：

　　板式喂料机，广泛地应用在采矿，冶金，建材和煤碳等工业部门。板喂机主要用于具有一定仓压的料仓和漏斗下面，将各种大容重物料短距离均匀连续的输送给个级破碎，筛分和运输设备，特别是用在初碎以下更合适。板式给料机不仅适合处理粗粒物料，对细粒物料也同样适应。可在恶劣的环境中，完成繁重的工作，对物料的粒度成分的变化，温度，粘度，冰霜，雨雪的影响或冰结的物料都有较大的适应性。给料量均匀准却可靠，板喂机可水平安装，也可倾斜安装，向上运输倾角为30°。

二、板式给料机工作原理与结构特性：

　　1、工作原理

　　板式喂料机是将电动机的动力，经过联轴器和减速器驱动链轮轴旋转通过链轮齿与链条销轴啮合，拖动链板作连续直线运动。链板由安装在机架上的支重轮与托轮支承，并通过调整拉紧装置使其链条与链轮正确啮合，完成输送物料的目地。

　　2、结构特性

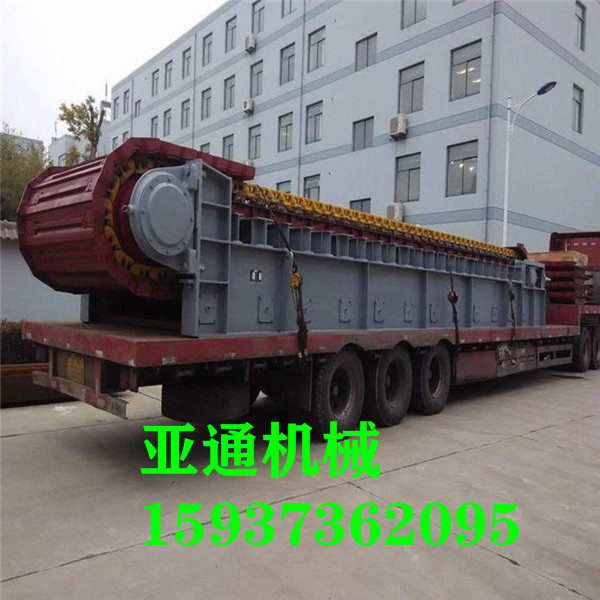

　　板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板部分及机架等五个部分组成。

　　（1）头部驱动装置

　　头部驱动装置是重型板式给料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。电动机采用推荐变频调速电动机，以满足工艺上调节喂料量的要求。重型板式给料机的主动链轮装置采用两只齿数为6的链轮带动两条片式链、槽板沿轨道运动。

　　（2）尾轮装置

　　尾轮装置是重型板式给料机链板的改向部分，它由尾轮轴、两只尾轮、轴承等组成。

　　（3）拉紧装置

　　拉紧装置采用结构简单、安全可靠的螺旋拉紧装置。

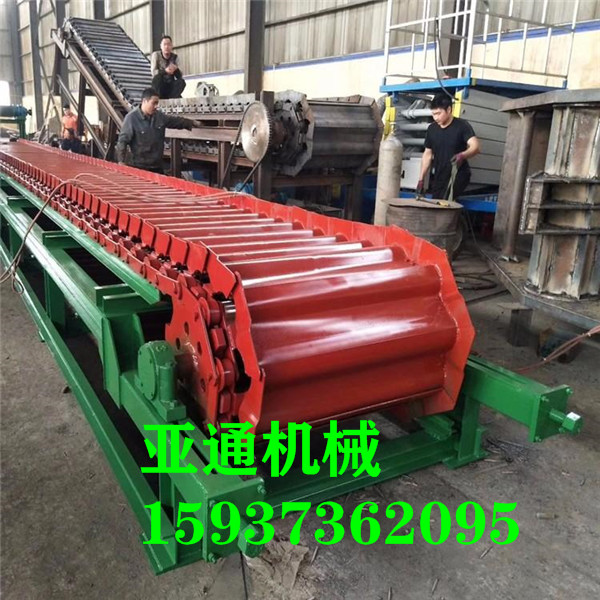

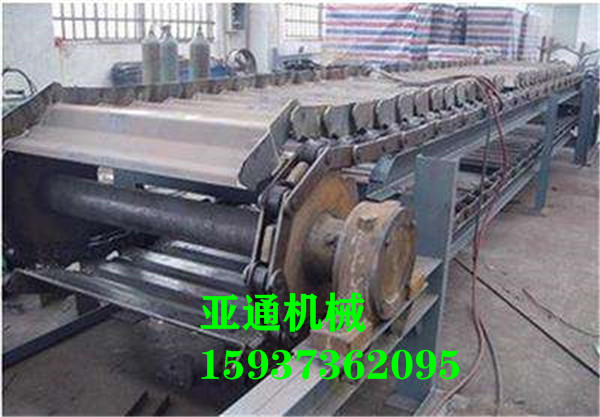

　　（4）链板部分

　　链板部分由牵引链和槽板组成。牵引链采用耐冲击、运行平稳、工作可靠的片式链。槽板由16Mn钢板焊接而成，两边焊有钢板作挡边，用高强度螺栓将其与牵引链紧固在一起。

　　（5）机架

　　机架为整体机架，由头架、中间架、尾架组成，均为槽钢、角钢及钢板焊接而成，机架上设有四条轨道支承链板装置及物料（上分支）及两条轨道支承链板装置（下分支）。
