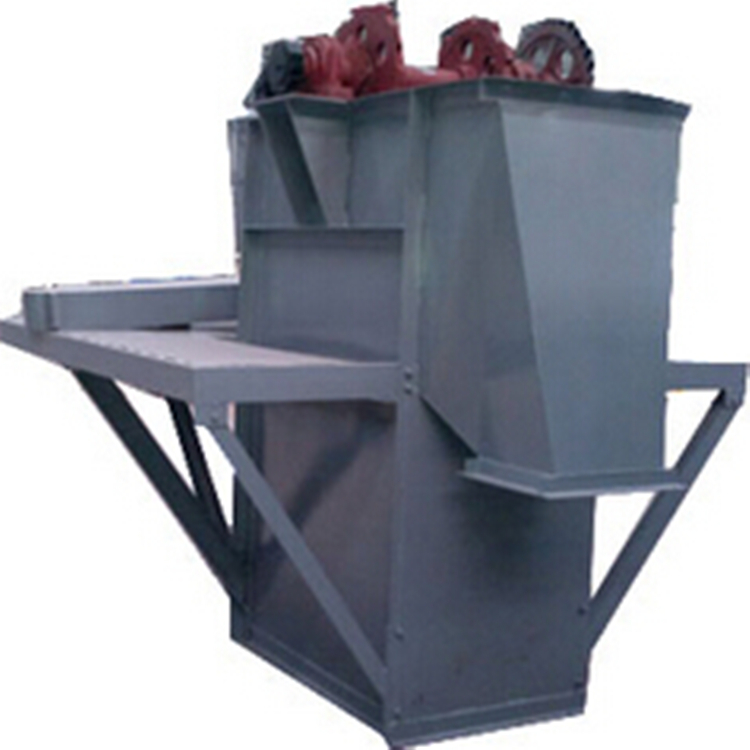

板链斗式提升机 NE提升机

      产品简介：NE系列板链斗提升机，适用于粉状物料到大块状等各种物料的垂直提升，它采用流入式喂料替代传统斗式提升机的掏取式喂料，是传统斗式提升机的换代产品。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
         NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质 合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、 NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机主要结构:

　 　NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和推荐板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右 装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装 置---安装有自动张紧装置。

NE系列板链斗式提升机主要部件特点:

1.   上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.   中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.   下部装置：安装有张紧装置，NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.   上下链轮采用ZG310-570。整体材质，HB229-269齿面淬火HRC40--48。

NE板链斗式提升机优点：

1.   密封性好，环境污染少。

2.   操作、维修方便、易损件少。

3.   使用成本低，由于节能和维修少，使用成本极低。

4.   运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。

5.   结构紧凑，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.   机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.   输送能力大，该系列斗式提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

8.   操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

NE系列板链斗式提升机技术参数表:
