新乡TD250斗式提升机 从地坑向上提玉米、大豆 斗式上料设备 新乡斗提机厂家
主要特点1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：TD、NE、TH、TG（为加强型带式提升机）、TB（以被NE取代）及HL系列环链斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备，是应用*广泛的一种垂直提升设备，该机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料（如石灰石、生料、水泥、干粘土、水泥熟料、石膏、块煤）的垂直输送，物料温度在250℃以下。
提升机是通过改变势能进行运输的大型机械设备，如矿井提升机、过坝提升机等。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合。
NE板链提升机是具有输送量大的输送设备，主要用来提升各种散状物料，是目前国内较为先进的一种垂直提升式输送机。NE板链提升机可被广泛用来提升各种散状物料，如：矿石，煤，水泥，水泥熟料，粮食，化肥等，在各工业国家，这类提升机应用极广，由于其*节能，广受欢迎。已成为替代 HL 及 TH 型等环链式提升机的*。
NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800 共11种) 主要技术参数符合机械部标准
NE型板链斗式提升机采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
NE系列提升机相较于TD型提升机的不同处在于传动件的不同，NE提升机的传动件为齿轮+板链（链条），同时相较于TD的使用的上料斗为铁质畚斗。
TD系列提升机传动装置有两种形式，分别为YZ型减速器、ZQ（YY）型减速器。YZG型轴减速器直接装在主轴轴头上，使结构紧凑、重量轻、逆止可靠。上图示意为上部区段平台装载你只制动装置，以防止运行打滑现象。

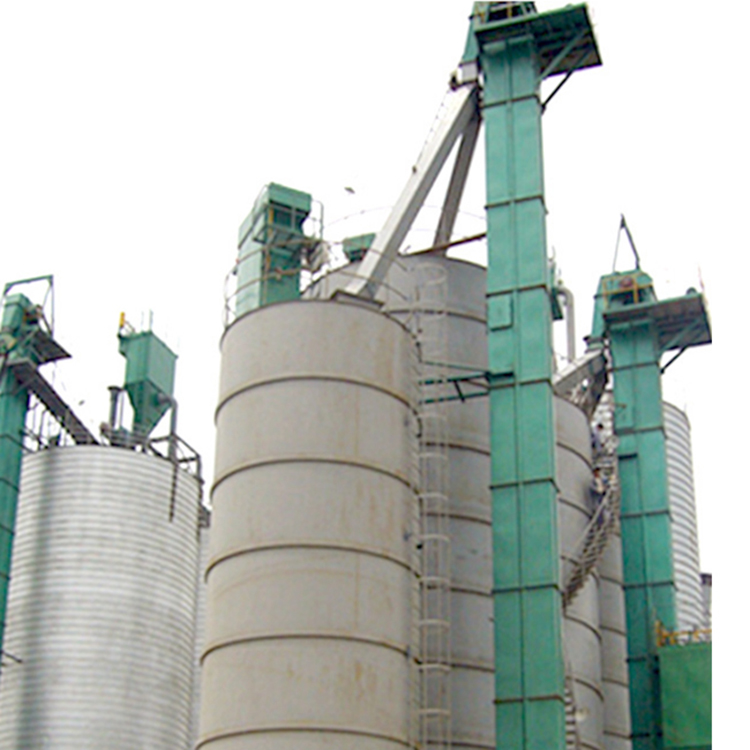

斗式提升机是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。适用于提升输送无磨琢性或磨琢性较小的物料，一般输送高度*高可达40米。

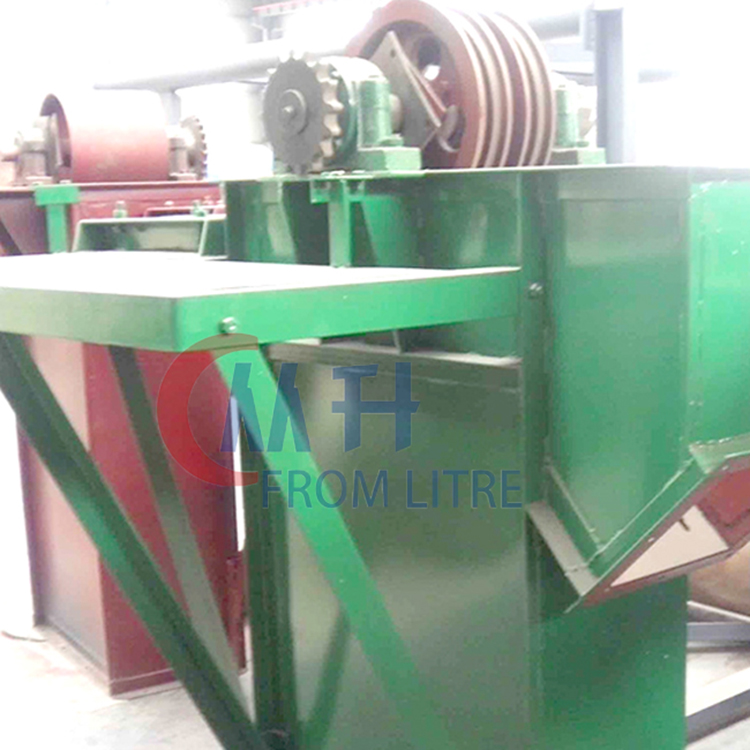

本TD系列提升机上部装置制作安装有传动平台，该机位由上部机壳，主动轴部件、JZQ型减速器、联轴器、电机等。斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）组成。
主要结构:
NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成
运行部件——由料斗和推荐板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置——采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置——安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节——部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置——安装有自动张紧装置。
结构特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
主要特点
1. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2. 提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4. 使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
|
