石家庄时效去应力、高频振动消除应力

石家庄时效去应力、高频振动消除应力

九工仪器-国内振动时效设备-应力消除仪器、时效处理机-高级制造厂家！

Tel：13791031859-张经理0531-88627138

九工网址

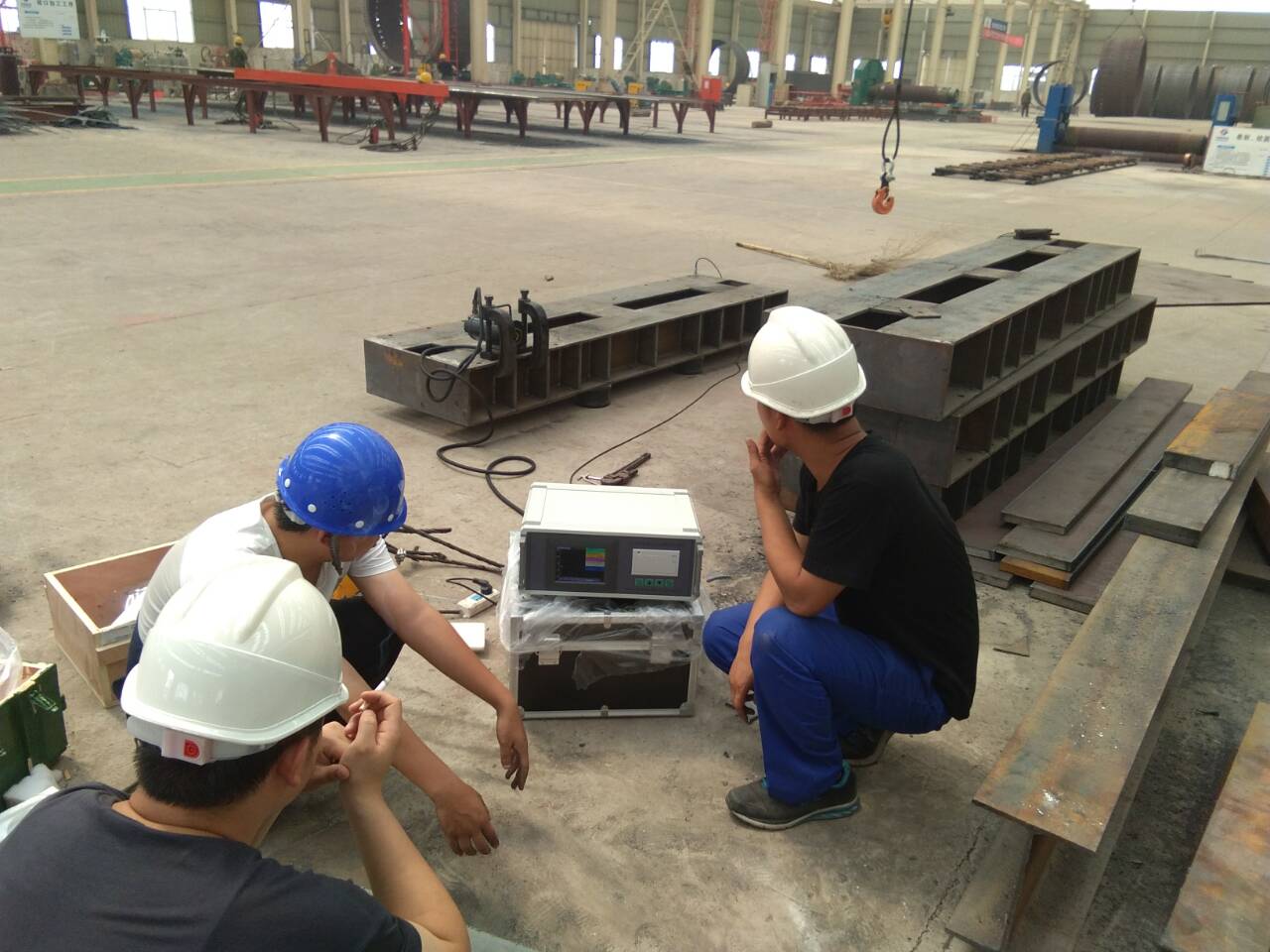

【详细说明】振动消除应力实际上就是用周期的动应力与残余应力叠加，使局部产生塑性变形而释放应力。这里，残余应力是作为平均应力提高周期应力水平而起作用的。

振 动处理是对构件施加一交变应力，如果交变应力幅与构件上某些点所存在的残余应力之和达到材料的屈服极限时，这些点将产生塑性变形。如果这种循环应力使某些 点产生晶格滑移，尽管宏观上没有达到屈服极限，也同样会产生微观的塑性变形，况且这些塑性变形往往是首先发生在残余应力的点上，因此，使这些点受约束 的变形得以释放从而降低了残余应力。这就是用振动时效可以消除残余应力的机理。

动消除应力是在交变应力达到一定周次后实现的，这就是包辛格效应作用的结果。

一、等幅荷载反复作用下金属材料的应力与应变

图 是将试件在材料试验机上进行拉伸，当荷载为变幅递升多次反复时的应力-应变曲线示意图。从图中曲线可见，材料的屈服极限在逐渐提高，残余变形在逐渐增大， 后导致破坏。而是等幅重复荷载作用下的拉伸曲线示意图。为重复荷载的幅值，可见，每次拉伸都使屈服点比前一次有所提高，滞回曲线面积减少，残余变形减 少。经过若干次之后，残余应变为0，说明不再出现新的塑性变形，材料的塑性被强化为弹性，材料处于安定状态。这正是振动时效力学机理的静态模拟。

二、振动处理过程中材料的应力和应变

振 动处理是对构件施加-交变应力，而残余应力相当于平均应力而改变了总应力的应力水平。但在交变应力作用下，残余应力是一个不稳定的力学量，在振动处理过程 中逐渐下降，使总应力水平降低。从这个图中可以看到在振动处理过程中残余应力的变化情况，当材料受到等幅交变应变作用、如果材料已经屈服，则残余应力下 降。设处理前的残余应力为σA，回线ACB是次交变循环时的应力和应变曲线。当总应力超过A点后，材料进入塑性直到C点。而CB又平行于弹性线，CB 末端却又偏离弹性线。这些现象都是由包辛格效应所致。经过一定次数的循环后应力和应变均处于稳定的回线上。如图中曲线所示，残余应力由σA下降到σB而不 再变化。

从原理上说是相同的，都说明要使构件中的残余应力下降，必须使作用应力叠加后大于材料的屈服极限

如果残余应力下降后，作用应力与残余应力之和小于屈服极限时，则构件保持稳定的应力状态。因此振动处理到一定周次后，如果不提高作用应力的量值，则继续处理已不再起作用。
