JG-T6Y振动时效机技术参数

张经理：13791031859 0531-88627138

JG-T6Y 液晶显示振动时效装置技术参数：

型号主要技术参数	JG-T6YK1	JG-T6Y K2	JG-T6Y K3	JG-T6Y K4	JG-T6Y K5
激振力（KN）	5	15	30	40	50
调速范围（r/min）	1000～10000	1000～8000	1000～8000	1000～8000	500～6000
可处理工件重量（T）	0～2	0～20	0～50	0～100	0～500
电机功率（W）	600	1200	1500	2200	3500
加速度测量范围（m/s2）	0～199.9
打印功能	可打印a-n、a-t曲线、参数数据、数据对比结果

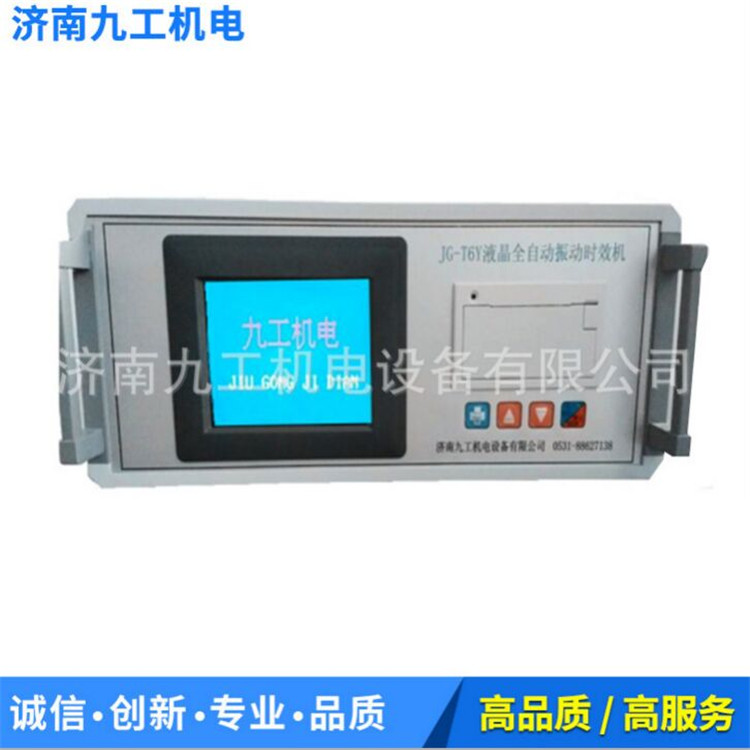

JG-T6Y 液晶显示振动时效机功能简介：

★使用简单，操作仅需4个按键，容易短时间内掌握操作要领。

★高清晰度液晶屏幕显示，随时掌握时效中应力变化的动态曲线。

★使用功能包括：全自动、半自动、手动一体式操作程序，功能齐全。

★自动扫频，自动确认时效处理效果合适与否，并给出修订方案。

★如设备工作时出现异常形态，设备可自动判断，并给出正确的使用方式。

★采用成熟的脉宽调频技术，具有极强的抗干扰能力。

★时效处理中自动选择时效处理点，液晶屏幕显示曲线数据的变化，实时监测。

★时效处理结果曲线部分合并显示，方便观察各种数据。

★故障分析功能如：电流过载、电压过载、转速频率信号故障、线路连接等问题，液晶屏幕会给出清晰问题解决方案，方便使用。

★高速热敏打印机，可打印曲线数据，方便存档。

★采用大功率防振永磁无槽直流电机，偏心无极可调。

★设备体积小，可随时移动到指定地点使用，使用及其方便。

振动时效去应力设备主要工作过程
1.振前扫描：开机后，对工件进行从0-10000频率范围内的振动情况进行扫频处理，从而找到适合被时效处理工件的时效频率并未后期数据处理判断提供依据
2.寻找振动时效亚共振点：经过振动时效扫描后，根据扫描的数据，计算有效的亚共振频率点，并选取合适的振幅。
3.时效进行中：按照振动时效亚共振点的数据进行恒福振动时效，应变有效消除残余应力。
4.振后扫描：时效过程结束后，对被时效工件重新进行扫频处理，配合国家标准，判断此次振动时效效果是否有效
5.打印数据：对整个时效过程及结果的曲线及数据进行打印处理，以便有效保存此工件的应力消除数据。

消除工件残余应力的方法有三种，即自然时效、热时效和振动时效。
自然时效是将工件放在露天地，经风吹、日晒、雨林等大自然半年或一年甚至更长的时间来消除残余应力的方法。在保证工件尺寸稳定性上要好于热时效和振动时效，同样缺点也很明显，比如：1、生产周期太长，2、积压资金，3、占用场地。

JG-100 经济型振动时效 简介

★ 纯手动控制，电压表，电流表等参数均可调节

★ 手动扫频，时效频率固定

★ 功能简单，经济性，性价比高

★ 电路具有移向范围宽，自动稳压，过流过载保护

★ 时效处理时间，人工控制

JG-100经济型 振动时效装置 技术参数：

型号主要技术参数	K1	K2	K3	K4	K5
较大激振力（KN）	5	15	30	40	50
调速范围（r/min）	1000～10000	1000～8000	1000～8000	1000～8000	500～8000
可处理工件重量（T）	0～2	0～20	0～50	0～100	0～500
电机功率（W）	600	1200	1500	2200	3500
