TH型环链斗式提升机

TH型环链斗式提升机

产品描述：

环链斗式提升机是一种常用的提升设备。该系列斗式提升机采用锻造环链作为驱动部件，机械强度强。主要用于提升粉体、小颗粒、小块物料，提升能力大，运行效率高。常用于大比例物料的吊装。广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

优势特征

1、环链斗式提升机适用于粮食、煤炭、水泥、碎矿等大颗粒、小颗粒物料的垂直运输；

2、输送高度在4.5-40m范围内，适用于输送松散密度小于1.5t/m3、物料温度小于250℃的物料；

3、结构简单，运行稳定，卸荷式、混合式或重力卸荷；

4、轮辋可组合链轮，更换方便。经过特殊处理的链轮轮缘使用寿命长，节省材料，降低了成本和维修成本；

5、下部采用重力式自动张紧装置，能保持恒定的张紧力，避免打滑或倒链，并具有一定的容限性，在斗料堵塞时能有效保护运动部件；

6、有两种类型的传动装置：TZ型和YY型。YZ型采用ZJ减速器，YY型采用ZLY和ZSY减速器；

7、牵引部件为低合金钢高强度环链。热处理后具有抗拉强度高、耐磨性好、使用寿命长的特点。

结构原理

TH型环链斗式提升机基本结构:

本机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。TH型斗式提升机大输送量365m3/h,大提升高度为50m。

TH型环链斗式提升机主要特点:

输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍。

采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。

下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。

牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

环链斗式提升机备有四种料斗：Q型（浅斗）、H型（弧底斗）、Zh型（中深斗）、Sh型（深斗）。

环链斗提机外形结构如下：

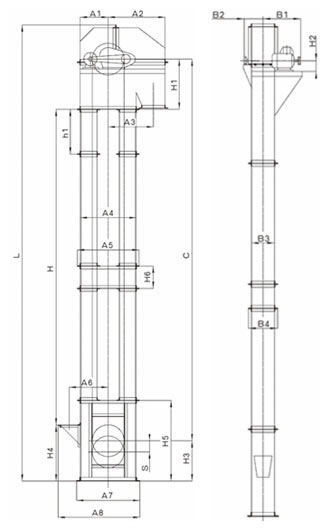

1、单通道环链斗式提升机结构图：

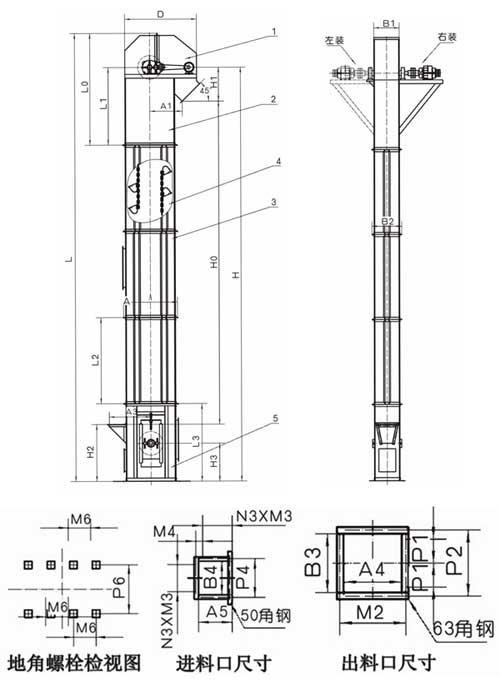

2、双通道环链斗式提升机结构图：

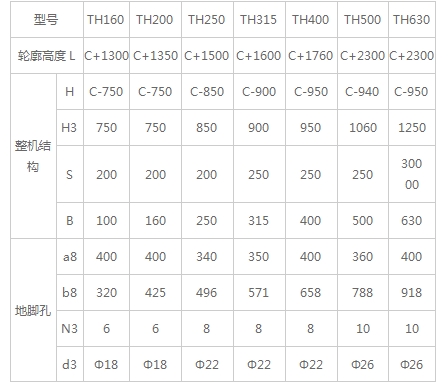

TH型环链斗式提升机结构参数表：

技术参数

环链斗式提升机HL型与TH型技术参数表：

环链斗式提升机TH400-TH1000技术参数表：

TH型斗提机料斗用途:

Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。

Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

HL型斗提机料斗用途:

Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。

安装要求

1、主轴的水平度不应大于0.3/1000；

2、提升机上、下轴安装的允许偏差应符合表1的规定

环链斗式提升机上、下轴安装的允许偏差

1—上链轮轴；2—下链轮轴；n—测量铅垂线；H—上、下轴的距离

3、滚筒组装后，转动应轻便灵活；

4、 机壳铅垂度应符合表2的规定；

环链斗式提升机机壳铅垂度规定

1一机壳；n一测量铅垂线；H—上、下轴的距离

5、机壳上部区段、中部区段、下部区段和检视门均应密封良好。

6、料斗中心线与牵引胶带中心线应重合，其偏差不应大于5mm；料斗与链条的连接螺栓应切实锁紧。

7、料斗与链条连接如图所示

8、拉紧装置的调整应灵活；牵引件安装调整好后，未被利用的拉紧行程不应小于全行程的50％。

9、环链斗式提升机的上部、中部区段应设置牢固的支架，机壳不得偏斜，但不应限制机壳在铅垂方向的自由伸缩。
