NE型板链斗式提升机

NE型板链斗式提升机

产品描述：

NE型板链斗式提升机是引进国外先进技术开发的一种新型提升机产品，在世界各国工业中得到了广泛的应用。由于节能高效，NE型板式链斗提升机正逐步取代HL型链斗提升机。ne型板链斗式提升机是一种流入式给料机。

结构原理

NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)，提升量广；且产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封闭式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

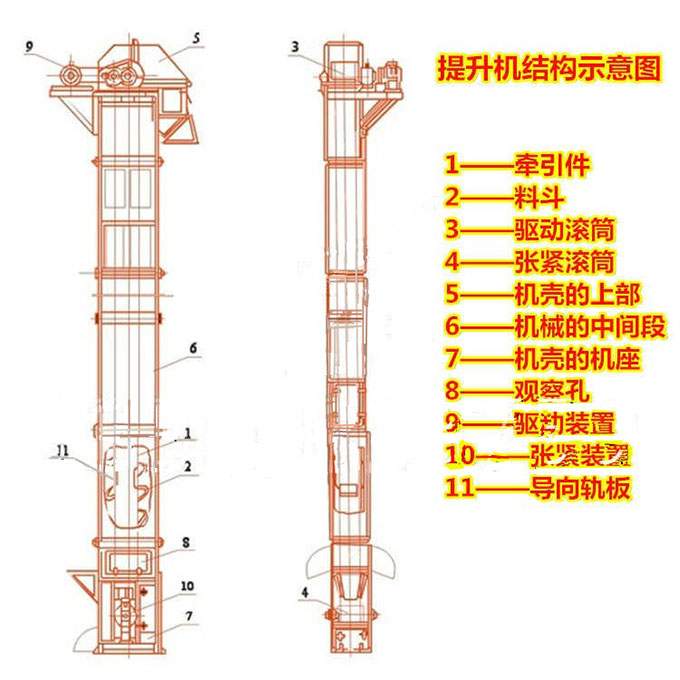

NE系列板链斗式提升机主要结构:

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件－－-由料斗和推荐板式链条组成,NE30及以下采用单排链,NE50－－NE800采用双排链。

驱动装置－－-采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左装和右装两种。

上部装置－－-安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节－－-部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置－－-安装有自动张紧装置。

优势特点

NE型板链式提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度高40m。其共有11种型号：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

1、提升范围广：NE型板链斗式提升机对物料的种类、特性及块度的要求少。不仅可提升粉状、粒状和块状物料，而且可提升磨琢性大的物料和温度 £} 250℃的物料 。

2、输送能力大：该系列斗式提升机具有NE15～NE800多种规格。提升量范围为15～800 m3/ h。

3、使用寿命长：喂料采取流入式，运动部件与物料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒落，这就防止了物料对机体的磨损，输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明，输送链使用寿命超过5年。

4、驱动功率小：重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低，且提升量大。物料提升时，几采无回料和挖料现象，因此无效功率少，理论计算轴功率是环链提升机的45%左右 。

5、提升高度高：链速低，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度(高达40m)。

6、密封性好，环境污染少。

7、运行可靠性好：先进的设计原理，保证了整机运行的可靠性。无故障时间超过3万小时。

8、操作、维修方便，易损件少。

9、整机刚性好、精度高：机壳经折边、中间压筋，再经焊接，机壳刚性好，外型美观。

10、使用成本低：由于节能和维修少，使用成本较低。

技术参数

NE型板链斗式提升机技术性能表：

NE型板链斗式提升机输送物料粒度范围：

NE型板链斗式提升机的规格参数：
