DMF-Y型淹没式电磁脉冲阀详细介绍

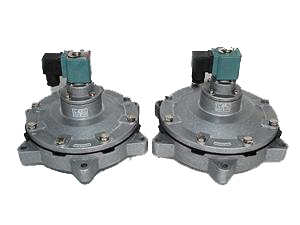

DMF-Y型淹没式电磁脉冲阀

DMF-Y型电磁阀为淹没式电磁阀（亦称嵌入式阀），直接安装在分气箱上，具有_的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。我公司生产的电磁阀技术娴熟，电磁阀也是我公司的销售产品，欢迎您前来选购。

产地：河北省>泊头市

供应商：河北宁杰环保科技有限公司

咨询热线：0317-890691   18031762621

DMF-Y型淹没式电磁脉冲阀详细介绍

 一、用途

      电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。

      DMF-Y型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有_的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。

 二、工作原理

      DMF-Y型淹没式电磁脉冲阀是把膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
　　DMF-Y型淹没式电磁脉冲阀是将脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
　　DMF-Y型淹没式电磁脉冲阀是将脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

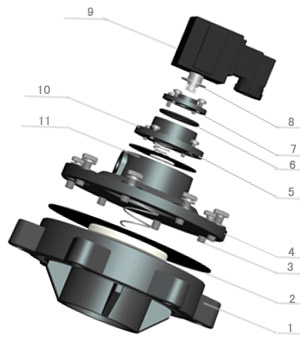

 三、内部结构图

DMF-Y型淹没式电磁脉冲阀部件清单   序号名称数量  1 电磁线圈1 2 线导头组件 1 3 线导头压板 1 4 压板密封圈 1 5 线导头阀组件 1 6 小弹簧 1 7 通用小模片组件 1 8 S阀盖 1 9 大弹簧 1 10 大膜片组件 1 11 阀座 1

四、型号含义

             DMF——Y——XX——S——X

      1、DMF：是指电磁脉冲阀

      2、   Y   ：是指淹没式

      3、   XX：是指公称通径

      4、   S   ：是指双膜片

      5、   X   ：是指温度等级（1.3）

五、型号规格选样表

 六、电磁脉冲阀技术指标：

  七、材质说明

 全部选用_的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

八、结构尺寸
