TDC01超声波电源，超声波振动筛电源箱

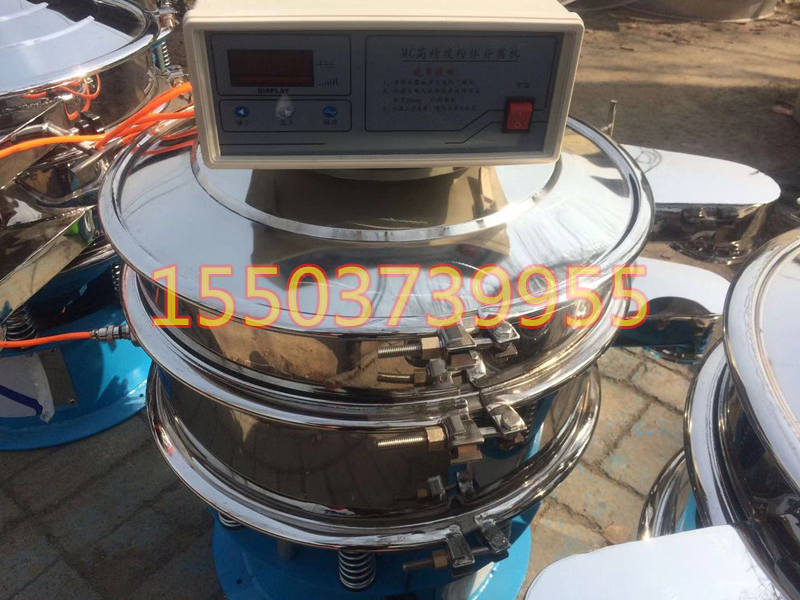

TDC01超声波电源，超声波振动筛电源箱适用于超声波振动筛清网系统，可实现自动扫频数显， 超声波筛分系统由超声波发生器、换能器、共振环组成。超声波发生器产生高频震荡，由换能器转换成高频正弦形式的纵向震荡波，这个震荡波传到共振环上使共振环产生共振，然后有共振环将振动均匀的传输至筛面，筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

使用说明

5.1 超声波发生器采用单相220V± 10% 、 50或60 Hz交流供电，旋振筛一般采用三相供电，二者需要可靠接地。

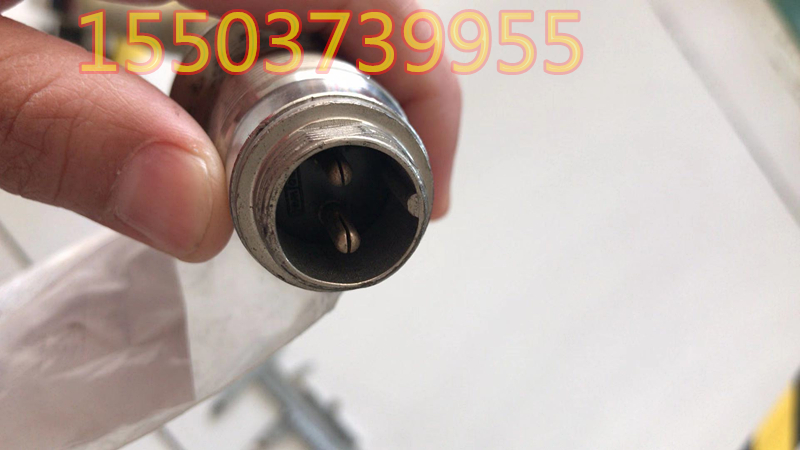

5.2 超声波发生器输出接口采用航空插头接口，把母口拧上即可。

5.3当所有接线都准备好后，接通电源启动超声波发生器，初次上电自动收索和换能器相匹配的频点；大约20秒后进入正常的工作状态，用手触筛网，筛网振感明显。在以后的工作中，自动跟踪频率变化，实现功率输出的较大化。

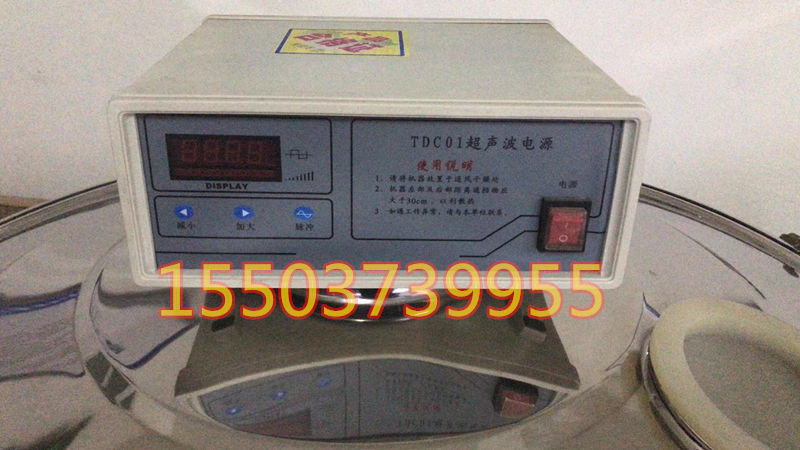

5.4 超声波发生器有2种工作状态：连续工作和脉冲工作；上电默认的工作状态为连续状态(LED显示为负载电流X.XXA)，操作“选择”键可以选择连续工作模式或脉冲工作模式；

     在脉冲模式下可以整定“脉冲”参数；大体操作是：首先按“暂停”键，暂停当前的工作，显示指示”STOP”，然后按“整定”键，进入参数设置状态；这时可以按“整定”键修改电参数，单按“整定”键为参数增加，长时间按为减；按“选择”键可以选择两个参数，分别用A、B指示：

  AX.XX  是脉冲工作时间（秒） 步长 0.02秒；

  BX.XX  是脉冲暂停时间（秒） 步长 0.02秒；

当参数整定结束后，长按”选择“键，退出整定状态，这时显示指示”“STOP”松手，再次按“暂停”键，将重新启动工作，或按“选择”键选择连续模式工作或脉冲模式工作。、

5.5 功率的给定采用旋钮方式，直观，方便；

5.6 当负载电流高于0.30A时，LED指示将闪烁，用于指示可能过流，要注意功率给定。（在满足生产要求的情况下，输出功率给定越小越好，不要长时间工作在大电流状态，否则可能造成电源、换能器，甚至网面的损坏！）
