淹没式电磁脉冲阀的结构和安装参考尺寸
作者： 宁杰 编辑： 宁杰 来源： 宁杰环保 发布日期： 2019-10-10 08:22:14
信息摘要：
电磁脉冲阀 技术标准 1、工作压力： 0 2~0 6Mpa； 2、工作介质： 清洁空气； 3、电 压： DC24V、（AC220V 50HZ）； 4、电 流： 0 8A、(0 05A)； 5、使用环境：（1）温度：电磁阀 -10℃~55℃、
一、电磁脉冲阀
技术标准
1、工作压力： 0.2~0.6Mpa；
2、工作介质： 清洁空气；
3、电 压： DC24V、（AC220V/50HZ）；
4、电 流： 0.8A、(0.05A)；
5、使用环境：（1）温度：电磁阀 -10℃~55℃、
膜片 常温-50℃~85℃，高温-20℃~250℃
（2）空气的相对湿度：不超过85﹪；
6、防护等级：IP65；
7、膜片寿命：100万次。
（一）ＤＣＦ－Ｙ型电磁脉冲阀
１、电磁脉冲阀结构
图201-1-1
２、表201-1-2 电磁脉冲阀型号规格表
| 型号 | 规格 | 喷管公称直径 |
| 英制 | 公制 |
| DCF-Y-25 | I” | I” | 25 |
| DCF-Y-40S | 1½” | 1½” | 40 |
| DCF-Y-50S | 2” | 2” | 50 |
| DCF-Y-62S | 2½” | 2½” | 62 |
| DCF-Y-76S | 3” | 3” | 76 |
３、电磁脉冲阀组件
（１）组件图示
图201-1-3-1
（２）表201-1-3-2 电磁脉冲阀组件名称表
电磁脉冲阀型号 | 电磁脉冲阀组件 | 说 明 |
序号 | 名 称 | 数量 |
DCF-Y-25
DCF-Y-40S
DCF-Y-50S
DCF-Y-62S
DCF-Y-76S
| 1 | 电磁线圈 | 1 | DCF-Y-25阀不设序号5、6、7三种组件。DCF-Y-25和DCF-Y-40S阀不设序号12 （O型密封圈）提出组件名称和所属电磁脉冲阀型号可供贷。
|
2 | 先导头组件 | 1 |
3 | 先导头压板 | 1 |
4 | 压板密封圈 | 1 |
5 | 先导头阀座 | 1 |
6 | 小弹簧 | 1 |
7 | 通用小膜片组件 | 1 |
8 | S阀盖 | 1 |
9 | 大弹簧 | 1 |
10 | 大膜片组件 | 1 |
11 | Y阀座 | 1 |
12 | 阀座喷口O型密封圈 | 1 |
13 | 阀座端面O型密封圈 | 1 | |
注：1、先导头组件包括护套、定柱、动柱
2、先导头压板用十字盘头螺钉M4×10 4只；
3、先导头阀座用十字盘头螺钉M5×15 4只；
4、阀座连接螺栓：M6×20—DCF-Y-25 5只 、DCF-Y-40S 6只 ，
M8×25— DCF-Y-50S 、DCF-Y-62S、DCF-Y-76S 各8只 。
４、阀外形和安装参考尺寸
（１）DCF-Y-25和DCF-Y-40S型电磁脉冲阀
这两种脉冲阀结构，排气口与喷管是寸制螺纹连接。

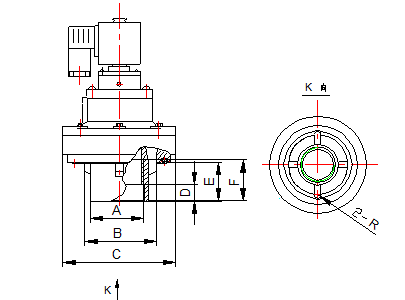

图示201-1-4-1
表201-1-4-1-2 脉冲阀安装参考尺寸表
序号 | 电磁脉冲阀 | 与分气箱和喷管连接器安装参考尺寸 |
A | B | C | D | E | F | R |
1 | DCF-Y-25 | G1” | ￠59 | ￠96 | 13 | 33 | 40 | 3 |
2 | DCF-Y-40S | G1.5” | ￠73 | ￠112 | 16 | 40 | 41 | 3.5 |
（２） DCF-Y-50S、DCF-Y-62S、DCF-Y-76S型电磁脉冲阀
这三种脉冲阀结构，排气口与喷管是面配合, O型密封圈密封连接。

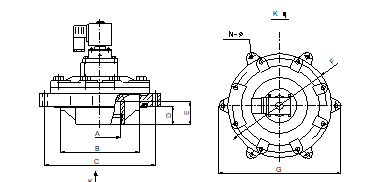

图示201-1-4-2
表201-1-4-2 脉冲阀安装参考尺寸表
序号 | 电磁脉冲阀 | 与分气箱和喷灌连接器安装参考尺寸 |
A | B | C | D | E | F | G | N--￠ |
1 | DCF-Y-50S | ￠60.5 | 122 | ￠180 | 30 | 39 | ￠160 | 202 | 6-￠11 |
2 | DCF-Y-62S | ￠75.5 | 148 | ￠208 | 35 | 44 | ￠188 | 230 | 6-￠11 |
3 | DCF-Y-76S | ￠89.5 | 160 | ￠227 | 35 | 43 | ￠200 | 249 | 6-￠11 |
（二）DMY-Ⅱ-80型电磁脉冲阀
１、DMY-Ⅱ-80型电磁脉冲阀结构
图201-2-1
1—先导头组件 2—电磁线圈 3—卸荷孔 4—小膜片
5—膜片前腔 6—大膜片 7—阻尼孔 8—膜片后腔
２、表201-2-2 DMY-Ⅱ-80型电磁脉冲阀型号规格表
型号 | 规格 | 喷管公称直径（mm） |
DMF-Ⅱ-80 | φ80 | DN80 |
(1) DMY-Ⅱ-80型电磁脉冲阀组件

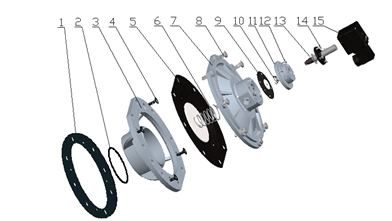

表202-2-2-1-2 DMY-Ⅱ-80型电磁脉冲阀组件名称、型号表
序号 | 组件名称 | 组件型号 | 组件规格 | 数量 | 注 |
1 | 密封圈 | DMY-Ⅱ-80A-4 | δ=3.3 | 1 | |
2 | O形密封圈 | HG-333-66 | 外径φ95×5.7 | 1 | |
3 | 阀座 | DMY-Ⅱ-80A-1 | | 1 | |
4 | 十字槽沉头螺钉 | GB/T819.1-2000 | M8×25 | 4 | |
5 | 大膜片组件 | DMY-Ⅱ-80A-01 | | 1 | |
6 | 大弹簧 | DMY-Ⅱ-80A-2 | | 1 | |
7 | 阀盖 | DMY-Ⅱ-80A-3 | | 1 | |
8 | 六角螺栓 | GB/T5781-2000 | M10×40 | 8 | 配螺母、垫片 |
9 | 通用小膜片组件 | DCF-TZ-XMP-01 | | 1 | |
10 | 小弹簧 | DCF-TL-XTH-1 | | 1 | |
11 | 先导阀座 | DCF-TL-XFZ-Z | | 1 | |
12 | 十字槽盘头螺钉 | GB/T818.1-2000 | M5×15 | 4 | |
13 | 先导头组件 | DCF-TZ-XＤ－０１ | | １ | |
14 | 十字槽盘头螺钉 | GB/T818.1-2000 | | ４ | |
15 | 电磁线圈 | DCF-TZ-XＱ－０１ | | １ | |
DMY-Ⅱ-80型电磁脉冲阀先导头组件（DCF-TZ-XＤ－０１）名称、型号、

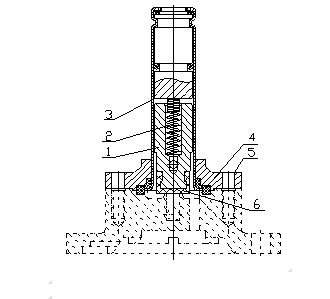

图202-2-2-1-3 先导头组件图示
表202-2-2-1-3 先导头组件名称型号表
|
