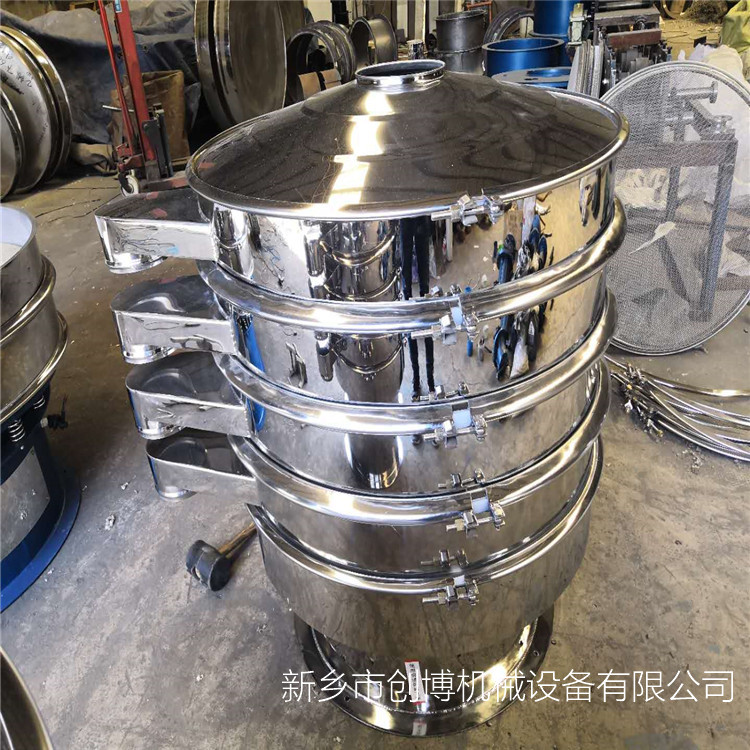

XZS800旋振筛 三次元振动筛厂家

XZS800旋振筛 三次元振动筛厂家

一、 用途及特点

   该机应用于化工、医药、轻工、矿业、冶金、铸造、磨料、建材、皮革、造纸、食品、糖业、制盐、粮食、饲料等行业的干、湿式筛分、液体中固形物分离回收及废水筛滤回收等。

    该机在远离共振状态下工作，弹簧的刚度小，有良好的隔振性能，其特点如下：

   1、全封闭，无粉尘溢散，可连续作业；

   2、筛分精度高，效率高，筛网利用率高；

   3、体积小，重量轻，启动迅速，噪音低；

   4、操作简单，维修方便，筛网寿命长；

   5、筛网张紧度高，张紧方式合理，而且变换容易；

   6、能对细粉、微粉、超微粉以及棒料的干、湿式均可进行筛分。

二、工作原理及结构

 （一）工作原理

    XS系列旋振筛是利用振子激振所产生的复旋型振动而工作的，振子上旋转重锤使筛面产生平面回旋振动，下旋转重锤使筛面产生锥面回转振动，而重锤联合作用，使筛面产生复旋型振动，其振动轨迹是一复杂的空间曲线，该曲线在水平面上的投影为一圆形，而在垂直面上的投影为一椭圆形。

增减上、下旋转重锤的质量，可以改变激振力，从而改变振幅，调节上、下重锤的空间相位角，可以改变筛面运动轨迹的曲线形状，并改变筛面物料的运动轨迹。

上、下重锤的空间相位角与筛面上物料的运动轨迹见图1

（二）结构

   本机采用Y系列电机带动装于振子盘上的振子，振子盘上安装各层筛框及锁紧带，紧固后成一参振整体，由隔振弹簧支撑坐于底座之上。

    1、振子两端盖与振动筛结合面与轴线成30°角的锥面，锥面的大直径端朝向振子中部。

    振子上、下两组重锤旋转产生的激振力及幅值的调节，是靠增减附加配重块的数量来完成的，振子上都配有一组附加配重块。

    上激振重锤是用定位键和档圈固定于振子轴上的，下激振重锤是用定位键和

螺母固定于振子轴上的，其下部有刻度，显示上、下重锤的夹角，下重锤可在0°-90°范围内调整。

    2、筛网是用来筛分的主要部件。筛网直接与被筛物料接触，颗粒小于筛网孔径的物料在振动过程中不断的透过筛网，大于筛网孔径的物料在振动过程中遇到排渣口就自动排出，所以要是连续给料，各出口必须保持畅通。

    筛网孔径的选择是根据筛分作业的要求由用户确定的。

    筛网是用压网圈压紧在筛网架上的。压网圈与筛网架之间用螺钉紧固。

    3、筛框是用来支撑筛网的部件，由电机带动振子所产生的激振力，通过各层筛框传递给各层筛网。

   各层筛框之间，用锁紧带锁紧并在各层间用橡胶圈密封，各层上的出料口也开在各层的筛框上。

    4、旋振筛的参振部分，通过隔振弹簧坐于底座之上。本机隔振弹簧属弱弹性支撑，以保证振动系统在超过共振状态的强制振动范围工作。

    该隔振系统可以使参振部分传递给基础的振动力极小，保证旋振筛在一般地平上安装时，不需要地脚螺栓固定。
