直径1米振动料斗

振动料斗由料斗、定向机构、支承弹簧、电磁铁和底座等组成。料斗多数为圆盘式(也有直槽式)，圆盘内侧有螺旋上升的斜料槽。定向机构设置在料槽近出口处，工件经过出口时沿斜料槽进行定向运动。支承弹簧通常为3或4根板弹簧，倾斜安装。电磁铁作为振动源，接交流电源或通以半波整流的脉动电流。衔铁装在料斗底部，气隙可以调节。通电后，电磁铁以一定频率吸放衔铁，于是带动料斗在倾斜安装的支承弹簧支撑下往复扭转和上下振动。

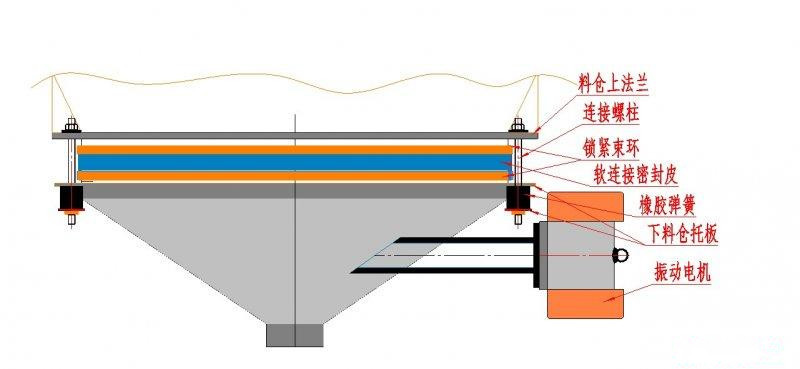

振动外形结构图：

选用振动料斗的原则是：

１.对于一般物料，可选用平旋型惯性振动料斗。

２.对于极轻物料（如炭黑）或难卸物料（如过滤泥饼），可选用涡旋型振动给料斗。

３.对于易卸物料，可选用直线型振动料斗。

４.对于酸碱等腐蚀性物料，应选用不锈钢振动料斗。对于热料，应选用耐热钢振动料斗。

５.要求运行中参加群机自动控制或单机控制无级调节给料量时，应选用电磁振动料斗。

６.根据物料的自然堆积角，选择合适的振动料斗坡角。

７.采用振动料仓时，需自行设计料仓的弹性系统，弹性元件可以选用定型产品，但应经过核算。

８.根据生产量的要求，选择合适的排料口，或向生产厂提出生产量要求。

９.根据料仓直径选择合适的振动料斗直径：

当Ｄ＜1.5m时，d≈D

当Ｄ＝1.5～6m时　d≥(1/2～1)D

当Ｄ＞6m时：d≥1/3D

式中Ｄ－－料仓内径（m）d－－振动料斗直径（m）

１０.料仓内物料高度大于２m时，应设置料仓减压锥。
