摇摆式振动筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到有效筛分之目的.方形摇摆筛可广泛应用于化工、食品、冶金非有色金属、有色金属、磁性材料等，摇摆筛出口处是一个可调节的导向装置，可有效控制物料的流量大小，并能控制物料在筛面上的停留时间，到此从而完成筛分工作。
方形摇摆筛启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。在此期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。
![]()
摇摆筛参数：![]()
| 型号（YBS） | YBS 600 | YBS 1000 | YBS 1200 | YBS 1600 | YBS 2000 | YBS 2400 | YBS 2600 |
| 直径 | 600 | 1000 | 1200 | 1600 | 2000 | 2400 | 2600 |
| 筛分面积 | 0.29 | 0.71 | 1.11 | 1.83 | 2.62 | 3.63 | 5.31 |
| 空间要求 | 0.4 | 1.2 | 1.6 | 2.5 | 3.6 | 5.2 | 6.8 |
| 较多筛层 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 功率消耗 | 0.25 | 1.5 | 2.2 | 2.2/4 | 2.2/4 | 5.5 | 5.5 |
| 橡皮球清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 |
| 转筒刷清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 |
| 超声波清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 |
| 过滤附件 | 2层 | 2层 | 2层 | 1层 | 1层 | 1层 | 1层 |
| 有效直径 | 630 | 930 | 1100 | 1340 | 1340 | 1740 | 1940 |
| 1层高度(㎜) | 830 | 1155 | 1480 | 1480 | 1500 | 1470 | 1580 |
| 1层重量（kg） | 140 | 490 | 700 | 980 | 1050 | 1690 | 1900 |
| 2层高度(㎜) | 965 | 1280 | 1640 | 1640 | 1660 | 1590 | 1710 |
| 2层重量（kg） | 155 | 535 | 770 | 1060 | 1140 | 1780 | 2000 |
| 3层高度(㎜) | 1080 | 1400 | 1800 | 1800 | 1820 | 1710 | 1840 |
| 3层重量（kg） | 170 | 580 | 840 | 1140 | 1230 | 1870 | 2100 |
| 4层高度(㎜) | 1200 | 1525 | 1960 | 1960 | 1980 | 1830 | 1970 |
| 4层重量（kg） | 185 | 625 | 910 | 1220 | 1320 | 1960 | 2200 |
| 5层高度(㎜) | 1310 | 1650 | 2120 | 2120 | 2140 | 1950 | 210 |
| 5层重量（kg） | 200 | 670 | 980 | 1300 | 1410 | 2050 | 2300
|

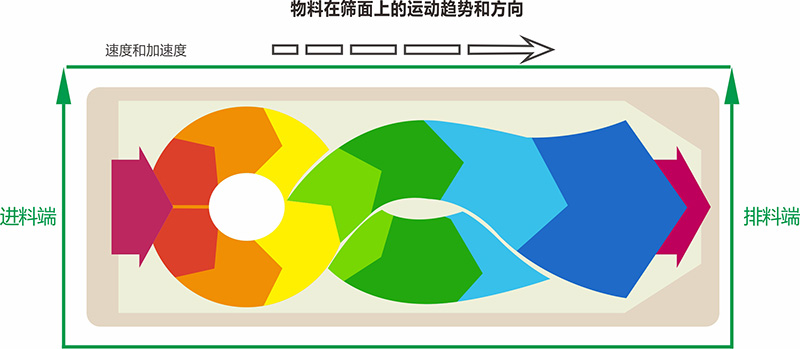

物料运行轨迹
|
