洗砂机说明书/轮式洗砂机原理/洗砂机技术参数w

　　洗砂机说明书包括洗砂机用途及适用范围、洗砂机结构、洗砂机工作原理及技术参数、洗砂机安装调试及操作规程、洗砂机保养等知识，可以说是应俱，起来看下吧！

　洗砂机用途和适用范围

　　洗砂机可分为螺旋洗砂机、轮斗式洗砂机和滚筒筛式洗砂机等。

　　螺旋洗砂机主要用于砂类产品的去除杂质（如粉尘）的机器，因较多石头用水洗的方法，故成为洗石机。螺旋洗砂机别适用于制作磨料，耐火材料，水泥、石英砂、钢砂、炉渣粉、铜矿石、铁矿石、金矿砂、混凝土骨料、沥青骨料等多种硬、脆物料的细碎与中碎，是种高，节能的碎石制砂设备，比传统制砂机节能50%，是目前世界上先进的制砂设备。

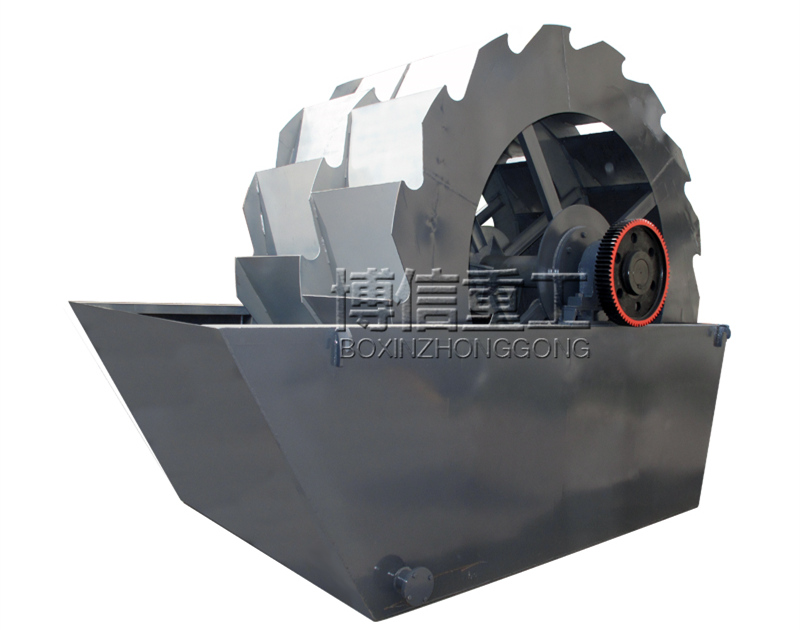

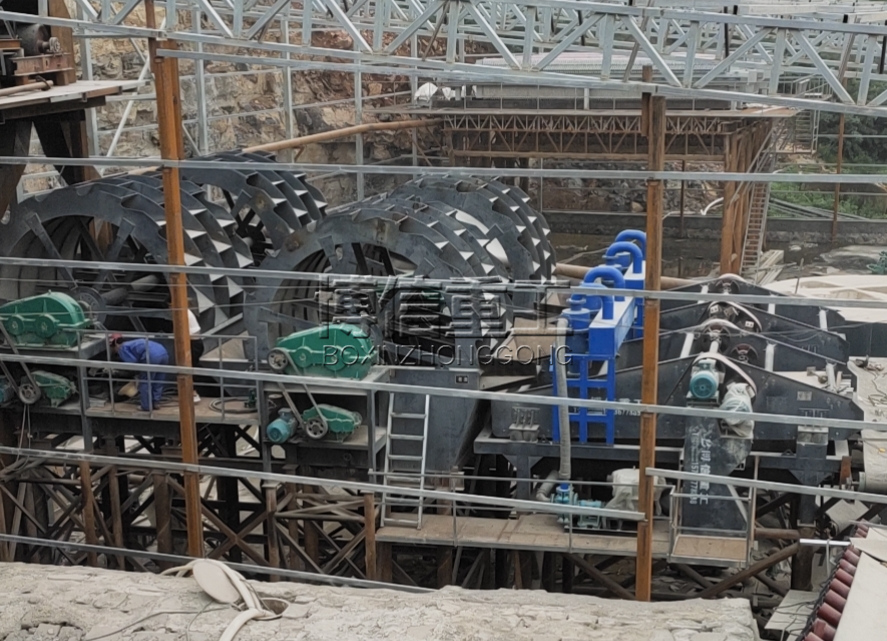

　　轮式洗砂机是配合制砂机使用的种水洗式制砂的洗砂设备，轮斗式洗砂机可以将制砂机制出的混合砂子洗去微量的石粉和杂质，从而提高砂子的质量。轮式洗砂机主要用于建筑工地、沙石厂、水电站混凝土大坝　工地、邮电电杆厂需单位沙石及铸造用砂、玻璃厂石英沙及油井回填用砂的洗选、分和脱水。

　　滚筒筛式洗砂机是泥沙混合料在随滚筛转动的同时互相碾磨,使得沙石分离,经高压水枪冲洗,泥沙随水流出.,因泥土等杂质质量轻随水流走,沙子质量重沉淀而下,从而达到沙子与泥土分离并洗沙的目的。适用于细粒度和粗粒度物料的洗选作业。

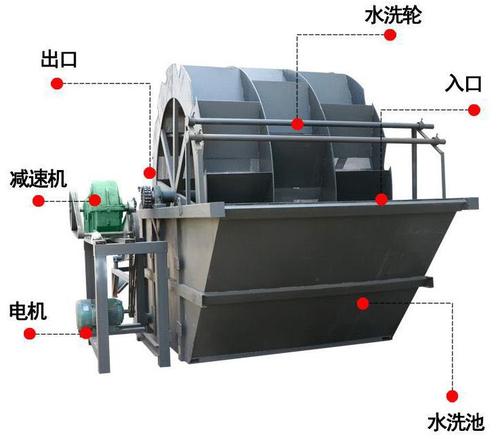

　洗砂机结构概况

　　洗砂机的实体建模分为三个系统：传输系统，实现系统和住房和电力系统。

　　驱动和执行系统包括带铰链和执行元件托盘四杆机构；电力系统主要由电机。设备系统有更深入的了解有助于顺利实现设备改造优化的目的。驱动和执行系统：皮带驱动装置主要由驱动轮，驱动轮和输送带。皮带驱动部分和铰链四杆机构共同努力以产生行星运动。

　　住房：住房焊接低碳钢。支撑框架（发电机）对身体是等边热轧角钢铸造，在其侧槽是开放的马达组件。同时，为了使结构承受更大的负荷，两板之间的空间将增强在洗砂机生产工艺提高了结构的可靠性，确保正常稳定运行的机器。

　　电力系统：电机属于YC系列，即单相电容起动异步电动机。电机具有较高的起动转矩，具有体积小重量轻、性能好，维修方便。

　洗砂机工作原理

　　洗砂机虽然分为螺旋洗砂机、轮斗式洗砂机和滚筒筛式洗砂机等。但是，他们的工作原理都是样的：工作时，电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动，砂石有给料槽进入洗槽中，在叶轮的带动下翻滚，并互相研磨，除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水；同时加水，形成强大水流，及时将杂质及比重小的异物带走，并从溢出口洗槽排出，完成清洗作用。干净的砂石由叶片带走，后砂石从旋转的叶轮倒入出料槽，完成砂石的清洗作用。

　洗砂机技术参数

　　洗砂机主要分为两种类型，他们分别是：XL型洗砂机和XS型洗砂机。

洗砂机安装调试

　　安装要求:

　　1. 洗砂机运到后，使用单位应立即检查各零部件是否齐，有无损坏。确定机器完整无损后，方可进行安装。

　　2. 使用单位应按照现场具体情况，设计洗砂机基础施工图，将洗砂机稳固的安装在结实的混凝土基础上。

　　3. 螺旋洗砂机安装时必须按安装图的要求保证倾斜角度。

　　4. 洗砂机的电动机安装在导轨上，以便调整皮带的松紧度，皮带轮与电机皮带轮在安装时应保证平行。

　　5. 按上述要求调整好后，将转子盘转动几转，以检查有无卡住、碰撞现象。

　　运转调试:洗砂机在启用时，必须进行试运转。

　　、洗砂机空负荷运转调试：

　　1. 电机启动后，洗砂机运转应平稳，无不正常的振动。
