近年来，世界各国都在不懈的探索煤炭筛（尾矿干排脱水筛）分新技术，开发了许多新型筛分设备。但由于原煤水分、矸石含量大等原因，国产筛分设备很难达到筛分要求，致使大型筛分设备基本上依赖进口，每年进口额达几十亿元。因此，研制处理量大、性能优良的大型振动筛，是目前国内迫切需要解决的课题。

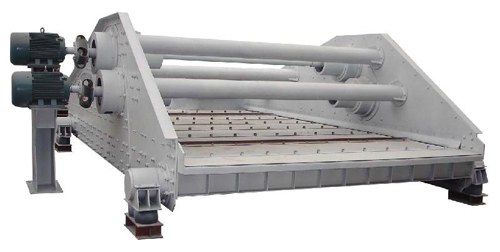

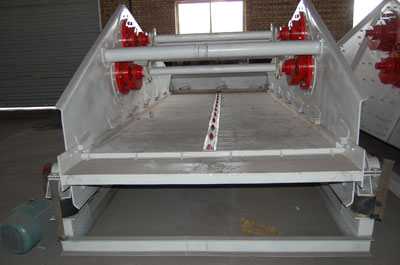

侧板梁激振尾矿干排脱水筛是一种新型振动筛，其筛面面积大，振动强度大，单位面积处理量大，结构简单，维护方便。侧板梁激振尾矿干排脱水筛符合筛分机械大型化的需要，将取代进口成为我国选煤工业的主要设备

　结构与工作原理

筛子主要由电动机 8，齿轮减速箱 9，刚性联轴器，箱式激振器 4，挠性联轴器，筛箱 1，减振弹簧 3，底座 2 (筛箱支座、齿轮减速箱支座、电动机支座) 等组成。侧板梁激振尾矿干排脱水筛工作时，由电动机 8 转动通过V 形胶带传送给齿轮减速箱 9，然后，通过刚性联轴器传递给箱式激振器 7 带动偏心块 6 高速旋转，两激振器中间由挠性联轴器联接。由激振器高速转动产生离心力，使之产生振动，从而使筛面上的物料边振动边透筛，边向前移动。挡料板、筛网和激振梁是一体的，所以整段筛面都会随之振动，使该设备能够有效的筛分。同时，筛面弹簧支座通过橡胶 - 金属复合弹簧减振。整个筛箱 1 的支撑点均落在底架上，底架与地基的接触面较大，从而减少了筛体振动对地基的冲击力，减小了对地基的破坏
