链板式输送机应用范围:链板式输送机被广泛用于建材、冶金、电力、煤炭、化工、铸造等行业中,特别适宜于输送一些温度高、块度大、具有锋利棱角和磨琢性强的固体物料。在泥行业,系立窑窑尾熟料输送的选择。

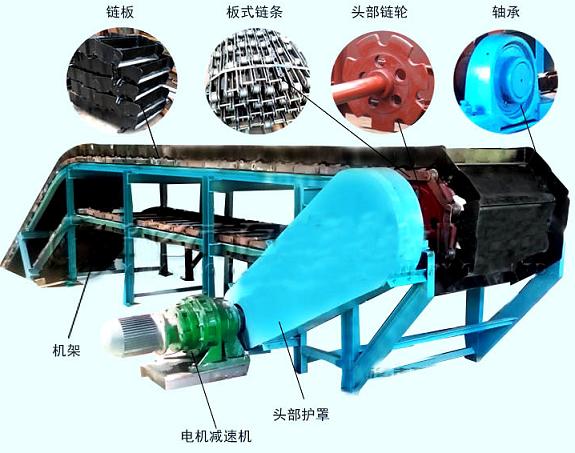

链板式输送机部件图:
链板式输送机结构组成:
链板式输送机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。
1、驱动装置:由于链板输送机的速度一般不大于0.5m/s,因而链板式输送机的驱动装置多采用电机、减速器等传动结构,因而它可直接通过十字滑块联轴器与头轮轴连接,使头轮装置结构简化,制造、安装、调整都交容易,成本也较低,且为具有单一速度的单驱动装置。
2、尾轮张紧装置:该装置采用螺旋张紧装置,由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。张紧链轮(含轮毂)通过双滚动轴承支撑在链轮轴上,可以降低牵引链条绕过链轮时的阻力系数;同时,当多条牵引链节距的累积误差不等而导致的链条不同步时,可以使链轮轮齿和牵引链关节的位置自动得到调整,保证链轮轮齿和牵引链的正确啮合,避免了多根牵引料出现张力不均甚至悬殊,从而提高了牵引链条的整体性能。
注意事项
1、输送物料的粒度应符合(表1)中的规定。
2、物料温度在60℃-120℃时,宜选用较慢链速。物料温度超过120℃时,请与南通中矿技术不联系。
3、倾斜(≤15℃)输送时,输送量将减少,其实际输送量为(表5-12)中查得到数值再乘以折扣系数η(见表4),当倾斜角>4℃时,必须采用倾斜型链条(订货时,在合同中注明)。
4、若选用输送长度大于表5-12中较大长度(小于90m)或输送一些特殊物料、或用作特殊的场合,用户无法自行选定时,请与江苏中矿技术部联系。

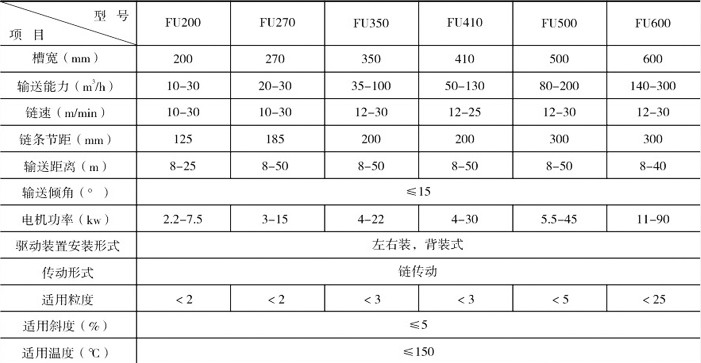

性能参数:

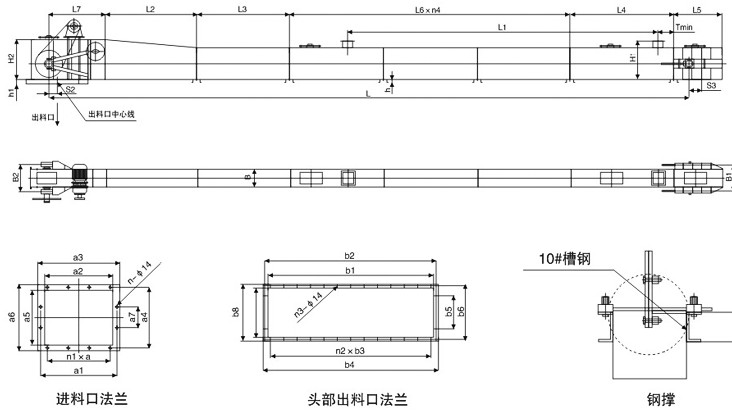

四、结构及外形尺寸:
链板式输送机是一种以牵引链作为牵引机构、鳞板作为承载装置的挠性牵引连续性输送设备。链板输送机工作时,通过传动装置带动头部装置的链轮转动,与链轮相啮合的链条也随之向前运动,同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动;当物料在进料口中加入料斗后,随着料斗的移动物料被输送到出料口,在重力和离心力的共同作用下,物料从出料口卸下,进入下一道工序。
