MF-Z-20电磁脉冲阀膜片工作原理？

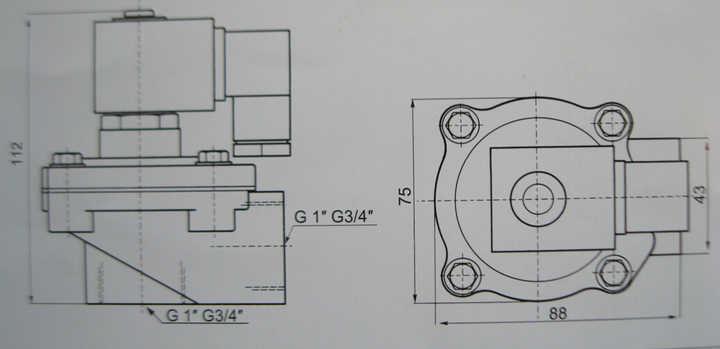

DMF-Z-20电磁脉冲阀图纸

　　DMF-Z-20电磁脉冲阀图纸：

　　电磁脉冲阀是脉冲袋式除尘设备中在低压气源压力条件下使用的双膜片快速脉冲阀。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排喷吹清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。DMF-Z-40S直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。

　　DMF-Z-20电磁脉冲阀图片：

　　技术指标：

　　工作压力：0.2～0.6。

　　环境温度：-10～55（℃）。

　　使用介质：清洁空气。

　　膜片寿命：喷吹100万次以上。

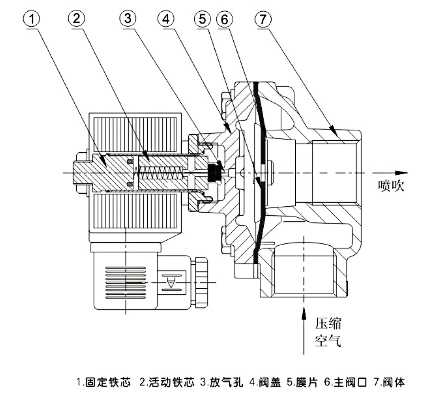

　　DMF-Z-20电磁脉冲阀工作原理：

　　工作原理：电磁阀接到控制仪信号，打开活塞杆，A室气体经排入大气，A室压力下降，小膜片上移，打开了B室，B室的气体经排气孔排出，B室压力下降，大膜片上移，打开了气包内的喷吹管口，气包中气体瞬间经过喷吹管喷入布袋，进行清灰，此后，由于电磁阀排气口封闭，小膜片和大膜片下移，这时A、B室压力达到平衡，在弹簧的作用下，大膜片将喷吹管口顶紧，完成一次脉冲清灰。
