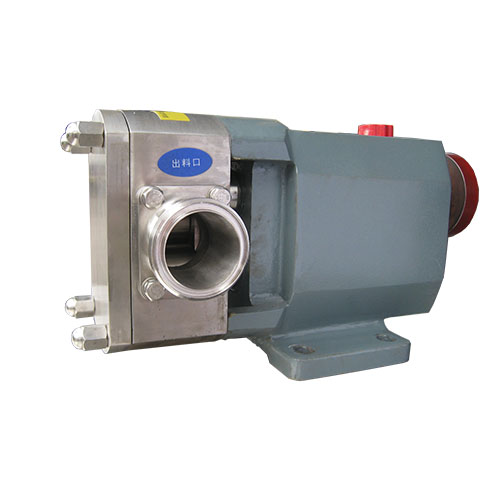

不锈钢凸轮转子泵

 ZB3A凸轮转子泵采用的二叶、三叶、碟形、多叶型的转子，是一种多用途容积式输送泵。它具有转速低、输出扭矩高、以实际报告为主、以实际报告为主等特点，是一种卫生型的容积式输送泵，其值得信赖的工作原理和特点使其在高粘度、高温度、高腐蚀性的物料的输送中得以体现，其输送过程平稳、连续，并且能够保护物料在输送过程中物理性能不被破坏，可输送的物料的粘度高达1000000CP。

严紧设计，细致制造

■采用了强度好的以实际报告为主不锈钢旋转轴设计，保护了核心零件-转子在工作腔中稳定准确的工作;具有强度好和刚度传动轴对取消振动、提高机械密封的使用寿命有明显作用;

■根据不同工艺要求有多种工作间隙的产品可供选择，满足不同工况下的压力需要，高输出压力可达16bar;

■泵体设有特别的固定装置，在拆开维护过程中不会影响机械密封及其他固定部件的位置;

■采用波片弹簧的机械密封结构设计，使密封面受力更均匀，使密封件的使用寿命比较长;

■可以以同一台设备上实现各种形状转子的互换;

■所有与物料接触的材料均为以实际报告为主不锈钢，全部符合食品安然卫生标准和GMP要求，并且全部能够满足CIP的清洗的需要;

■精度适宜制造的同步齿轮和轴承;

■多种形式的动力传送机构。

工作原理

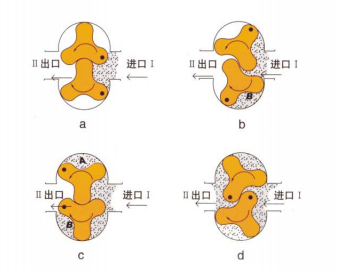

凸轮转子泵又称胶体泵、凸轮泵、三叶泵、万用输送泵等，转子泵属于容积泵。它是借助工作腔里的多个固定容积输送单位的周期性转化来达到输送液体的目的的;原动机的机械能经泵直接转化为输送液体的压力能;泵的流量只取决于工作腔容积变化值以及其在单位时间内的变化频率，而(理论上)与排出压力无关;转子泵在工作过程中实际上是通过一对同步旋转的转子来达到输送物料的目的的。具体工作原理见工作原理示意图。

典型应用

饮料类，啤酒、麦芽汁、酵母、果汁、浓缩果汁、白酒、果酒、果奶饮料;

■化工类:肥皂、染料、脂肪、溶剂、树脂、纸浆造纸、PVC、石油化工产品、优良化工产品、汽车喷漆、燃料、酒精;

■水果浓缩类:布丁、果酱、果冻、蕃茄酱、丁状蔬菜、沙拉、蛋黄酱;

■乳制品:牛奶、奶油、黄油、酸奶、奶酪、酸乳酪;

■化妆品:面霜、润肤露、发乳凝胶、香料油、护发素、膏霜制品、牙膏、淋浴露;

■糖果类:糖浆、软糖、硬糖、奶油馅料、巧克力、口香糖;

■制药:药丸浆料、血浆、

■药浆、抽取物、药膏、乳状液、疫苗

■肉制品:肉糜、火腿肉、宠物食品、机械脱骨肉;

■调味品:各类浆料、浓汤、鸡精、味精、增稠剂、火锅调料、方便面酱料。

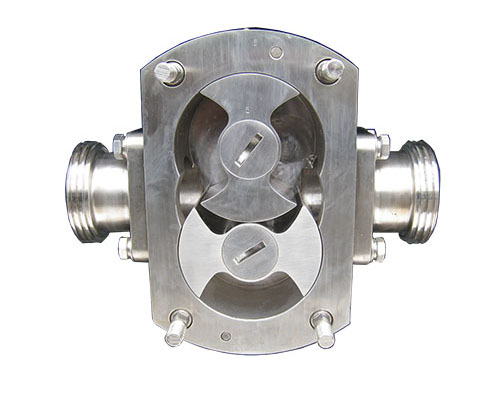

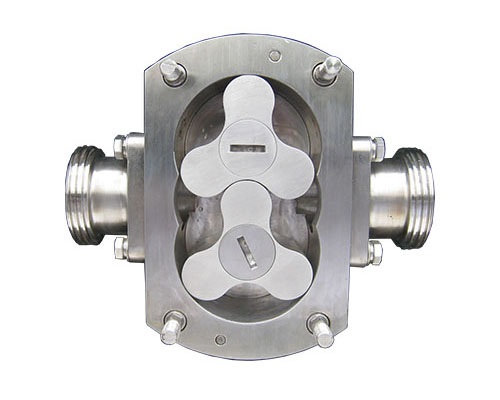

三叶转子 三叶转子为应用广泛的转子形式，广泛使用在各种行业的各种粘稠物料的输送中。是最通用的配置。	单叶转子 为解决输送含有大颗粒固体物料配置一对一，其值得信赖的形状和曲线使其在输送含有大颗粒物料时其他形式的泵具有优势，并能够在输送过程中效果优良地避免颗粒的破损。

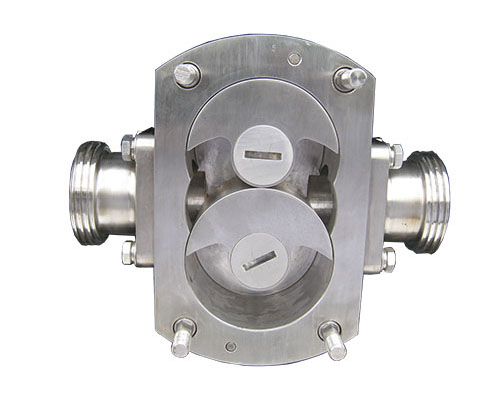

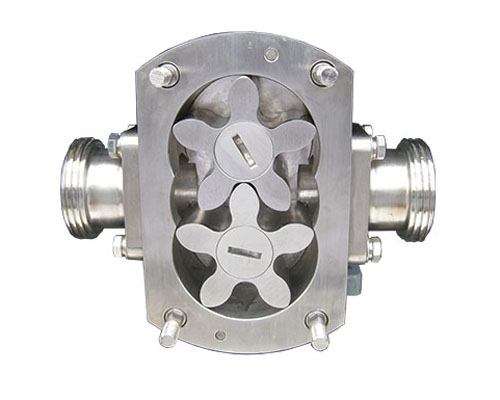

蝶形转子 碟形转子通常适用于输送馅料或输送含有固体颗粒的粘稠物料。输送过程中会有小部分的颗粒会被破碎。	多叶转子 当转子叶片超过三叶后，其容积量因转子叶片的增加而减少，转子叶片越多，容积量则越少，多叶转子在输送物料时稳定性相对有所提高，但在输送过程中容易破碎颗粒物料。

保温型结构 转子室周围配有镂空的可以通冷却水或蒸汽等冷热介质的空腔，可以为转子泵的腔体提供冷却或加热的功能，可以根据工艺上的需要来实现对物料的恒温输送。主要应用于低温下易凝固物料的输送:如巧克力浆、胶基等。也应用在输送一些在高温下易变性的物料的输送上，如对PVC浆料的输送。

单端面机械密封 单端面机械密封为常用的密封形式，适合在绝大多多数的场合使用，常用的是硬质合金--陶瓷相配合的密封面，具有长的的使用寿命和广泛的使用。	双端面机械密封 双端面机械密封通常在工况比较恶劣的场合使用，密封腔体内部的冷却液体能够很好地实际效果为主密封端面的工作环境，时时对密封端面进行润滑、清洁，大大的延长了机械密封在恶劣工况中的使用寿命。

型圈结构密封 在低速运行的情况下，结构简单，成本低廉的O型圈结构是个不错的选择。O型圈结构的密封形式有二种，一是单O型圈结构，二是双O型圈结构密封。双O型圈密封主要应用在需要液体润滑的工况中。	填料密封 对于一些化工、食品行业中的一些特别的工况，填料密封是个不错的选择，简单的结构，低廉的使用成本，长的的使用寿命是填料密封的特征。

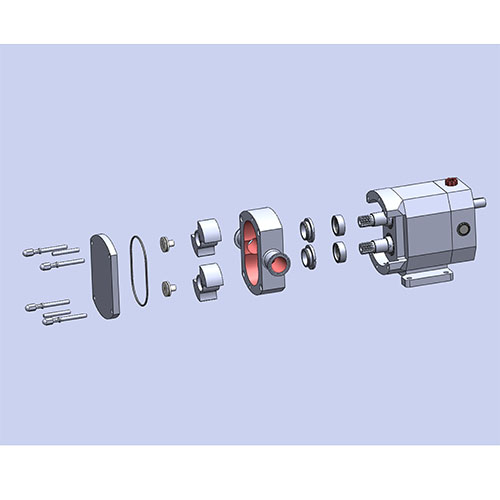

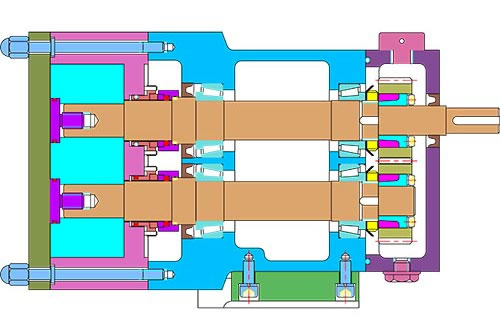

结构示意图

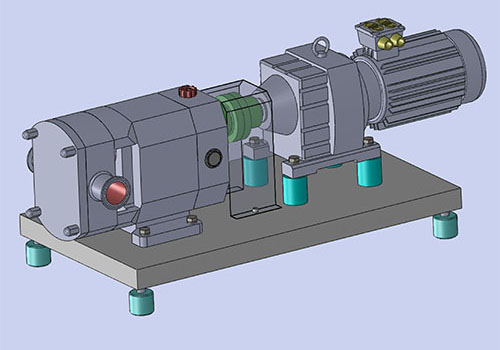

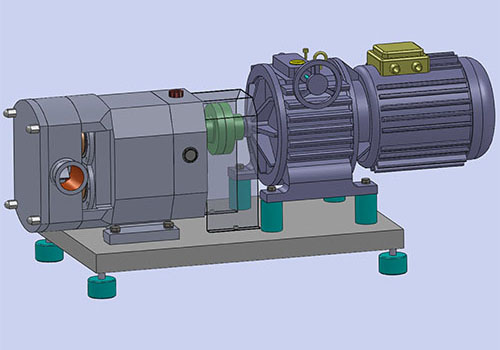

该系列的转子泵动力配备是一台手动调速的机械摩擦式无级减速机，但是该减速机另外配备了一台齿轮减速器，配备了齿轮减速器的调速机构具有细致微和准确的速度输出系统，并且具有优良的输出扭矩，基本上能够满足大多数物料的输送需要。该系列的设备提供有从30~ 150rpm,40~200rpm,50~300pm,80~400rpm 等多种输出转速的动力配置。	该系列的转子泵配备的是具有变频调速的动力系统，通过变频器调节变频电机的工作频率来改变频电机的输出转速，从而达到无级调节转子泵的输出流量的效果。通过变频电机输出后再通过了主打产品齿轮减速的处理，使整台设备对流量的调节能够细致微和更准确，对于粘度比较大的物料和要求工作扭矩比较大的情况下，我们可以灵活的通过调节减速器的输出速比来满足不同工矿的需要。

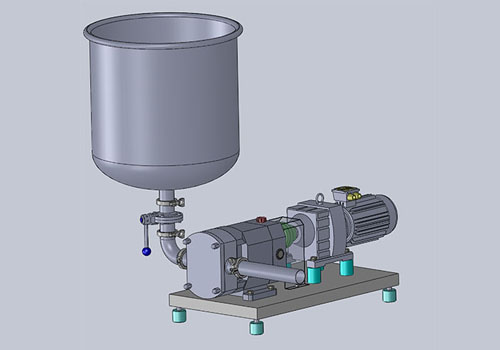

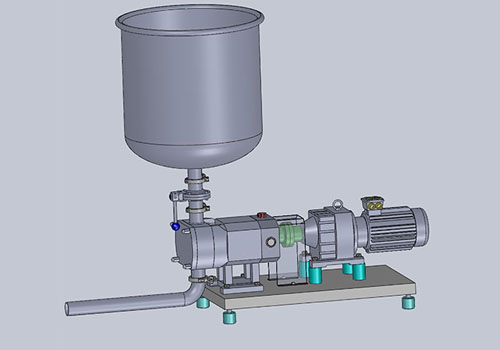

安装示意图

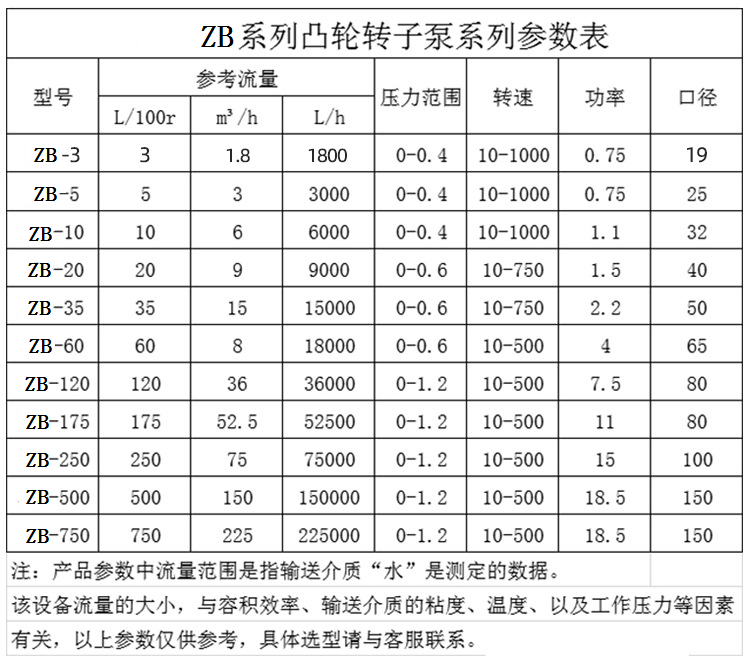

技术参数
