产品概述:
气箱脉冲袋式除尘器应用于冶金、矿山、机械、水泥、建材、粮食、制药、轻工、电力等行业,捕集细小而干燥的非纤维性粉尘。在清除粉尘污染,保护环境卫生,改善劳动条件,保障工人健康,回收有用物料等方面,起到了很大的作用;具有处理风量大、占地面积小、工作可靠、结构简单、维修量小等特点。除尘效率可以达到99%以上,是一种成熟的比较完善的高效除尘设备。
气箱脉冲袋式除尘器综合了分室反吹和脉冲喷吹清灰等除尘器的优点,克服了脉冲喷吹清灰和过滤同时进行导致清灰效果较差的缺点,扩大了气箱脉冲袋式除尘器的应用范围。由于其结构的特殊性,大大提高了除尘效率,延长了滤袋的使用寿命,是一种性能优良的袋式除尘器。
除尘原理:
气箱脉冲布袋除尘器是一种分室结构拼装式,由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式除尘器。它与一般喷吹式除尘器的清灰不同,喷吹脉冲清灰是在同一个过滤室内对其中室内滤袋进行喷吹清灰,而其它各室滤袋仍进行过滤。气箱脉冲袋式除尘器是在一室内关阀停止过滤情况下进行的,清下的粉尘即向下沉降于灰斗内,不产生二次飞扬,有利于过滤粉尘浓度大的气体,而且可不停机更换一个室的滤袋。
结构组成:
气箱脉冲袋式除尘器按不同袋数分为32袋/室、64袋/室、96袋/室、128袋/室四个系列,每个系列又按不同室数分为多种规格,共33种。其结构由以下各部分所组成:
(1)壳体部分:包括清洁室(或称气体净化箱)、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板,喷吹短管:过滤室内设有滤及其骨架。
(2)灰斗及卸灰机构:有灰斗和按不同系列、不同的进口粉尘浓度,分别设置螺旋输送机,和刚性叶轮卸料器(卸灰阀)。
(3)进出风箱体:包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间。
(4)脉冲清灰装置:包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
(5)压缩空气管路及减压装置、油水分离器、油雾器等。(6)支柱及立式笼梯、栏杆。
产品主要技术参数表:
规格型号 | 处理风量(m3/h) | 过滤风速(m/min) | 过滤面积(m2) | 滤袋数(个) |
DMC32-3 | 6900 |
| 93 | 96 |
DMC32-4 | 8930 | 124 | 128 |
DMC32-5 | 11160 | 155 | 160 |
DMC32-6 | 13390 | 186 | 192 |
DMC64-4 | 17800 | 248 | 256 |
DMC64-5 | 22300 | 310 | 320 |
DMC64-6 | 26700 | 372 | 384 |
DMC64-7 | 31200 | 434 | 448 |
DMC64-8 | 35700 | 496 | 512 |
DMC96-4 | 26800 | 372 | 384 |
DMC96-5 | 33400 | 465 | 480 |

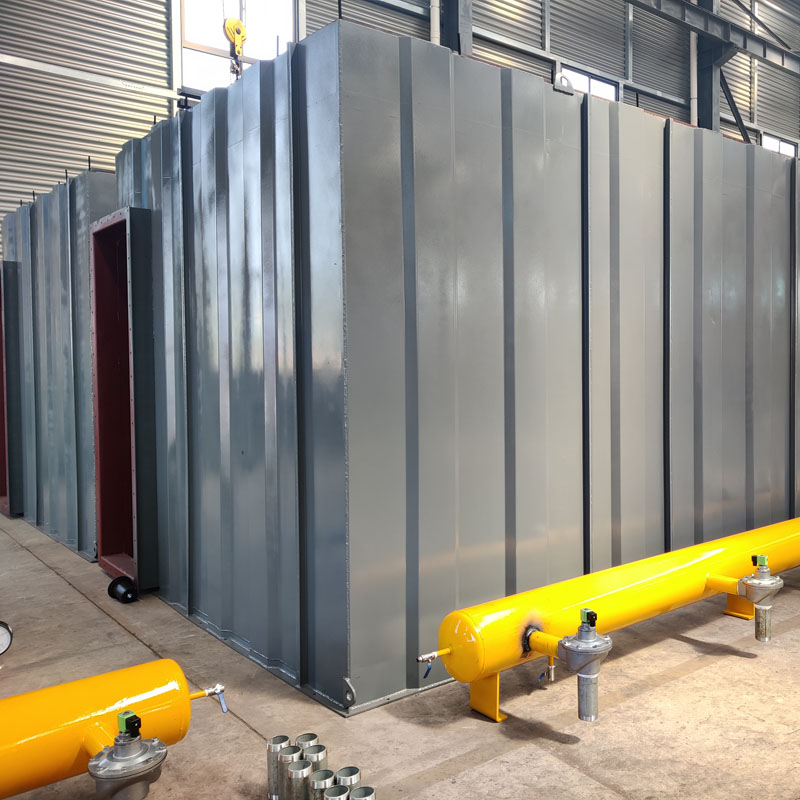

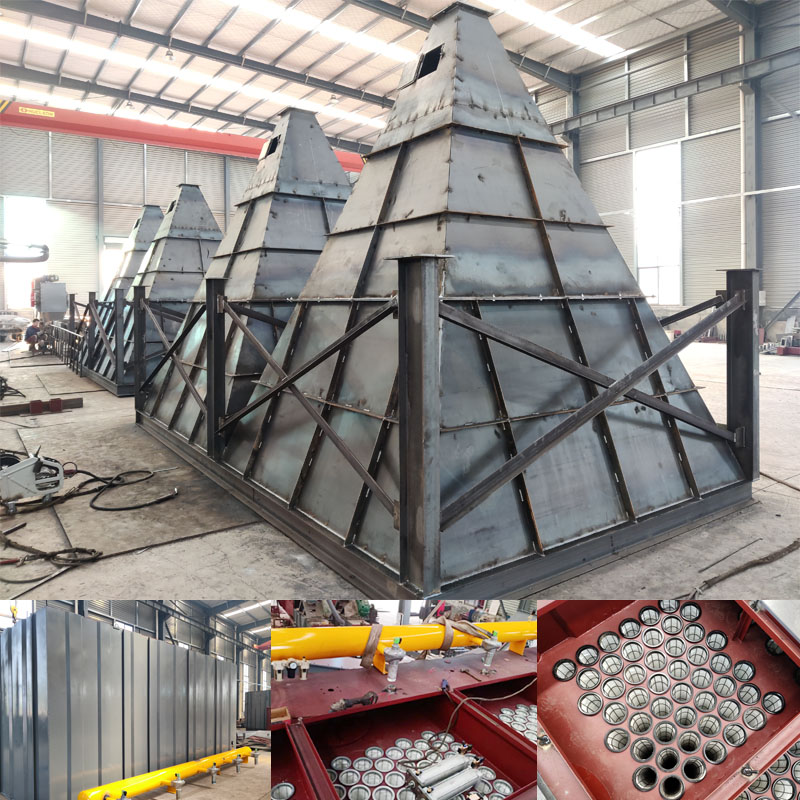

产品实物展示:
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的除尘器。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
