超声波振动筛概述:
超声波振动筛(Supersonic wave oscillating screen )也称超声波筛分机是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能,输入超声换能器,将其变成18KHz机械振动,从而达到高效筛分和清网的目的,使超微细粉筛分成为易事。该系统在传统的振动筛基础上在筛网上引入一个低振幅、高频率的超声振动波(机械波),以改善超微细分体的筛分性能。特别适合高附加值精细分体的用户使用。
超声波振动筛应用范围:
超声波振动筛解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,具有优越的性能!在超声波振动筛的性能上实现大的突破。
*在达到高精度、高网目筛分的同时,控制较窄的粒度范围。
*可单层与多层使用一套智能超声波发生器同时使用三个换能器。
*筛网自洁功能:大于500目筛分/无网孔堵塞/无筛分效率减。
*真正解决强吸附性/易团聚/高静电/高精细/高密度/轻比重等筛分。
*保证所处理物料的特性不变。
*筛分精度可提高1—70%,产量可提高0.5-10倍
超声波振动筛已应用:400目、500目、600目筛分碳化硅、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉。
超声波振动筛工作原理:
附加在筛网上的超声振动波(机械波),使超微细粉体接受巨大的超声加速度,从而抑制粘附、摩擦、平降、楔入等堵网因素,提高筛分效率和清网效率。

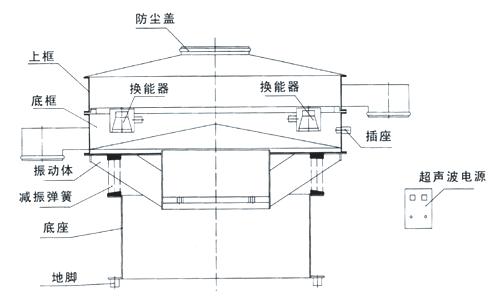

超声波振动筛结构图:
超声波振动筛主要特点:
超声波振动筛 改善低密度粉在重力沉降中的平降(粉末与网口轻接触)、滑移效应,改善高密度金属在网口滞留或楔入,改善带静电粉体的粘附效应,从而提高筛分效率和筛分质量。用筛分通过率表示,一般情况下比不加超声振动筛增加通过率50%-400%。
1、减少或不产生清网时间;
2、不产生弹跳球等辅助物对粉体的污染;
3、保持网孔尺寸,稳定筛分精度;
4、分解粘附物质,减少筛上物;
5、减少筛分次数。
超声波振动筛技术参数:
型号 | CSB-400 | CSB-600 | CSB-800 | CSB-1000 | CSB-1200 | CSB-1500 | CSB-1800 |
有效筛分直径 | 340 | 540 | 730 | 900 | 1100 | 1400 | 1700 |
有效筛分面积 | 0.0907 | 0.2289 | 0.4183 | 0.6359 | 0.9499 | 1.5386 | 2.2687 |
筛网规格 | 80-600目 |
层数 | 1-3 |
功率 | 振动电机 | 0.18 | 0.25 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 |
超声波振动筛扩展使用:
超声波振动筛用同一个超声电源,连接一个清网换能器,用超声换能器的辐射面与被堵塞的网面接触,相对位移,即可清除网口的堵塞物。具有快速、改善清网质量、不改变网口尺寸、不伤害丝网表面质量等优点,可广泛应用于试验筛和工作筛。
超声波筛分机从材质上分标准型超声波振动筛和普通型超声波振动筛,标准型的是与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质,超声波振动筛型号是从φ400-φ1800mm直径,超声波振动筛价格根据材质和直径大小、层数不同价格也有相应的差别。
超声波振动筛内部机构图:
