煤粉分配器

一、用途及特点

本煤粉分配器是我厂引进卢森堡技术开发的高科技产品适合于炼铁喷煤粉单管路粉输送系统,是均匀分配炉,前多管喷吹酶粉的理想设备。本分配器出口可分为6-35管,管径有15、20、25三种,这三种管子有法兰式和丝口两种连接方式。(用户可将所需的连接方法在合同上写明)。用户如需要带吹扫装置,选用时请另行说明。

二、性能参数

三、NJFPQ-16/25-A煤粉分配器

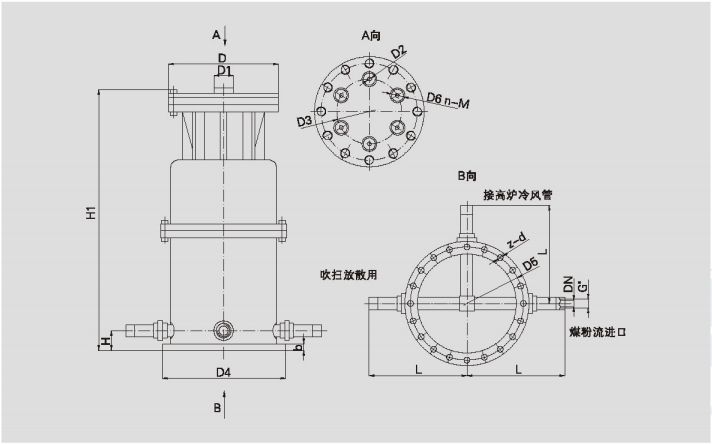

1、NJFPQ-16-A(1)结构简图

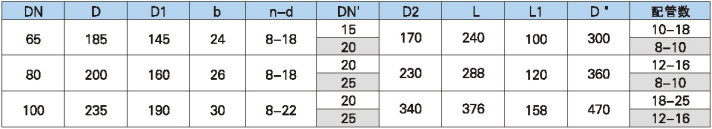

2、NJFPQ-16-A(1)主要外形和连接尺寸

3、NJFPQ-25-A(1)主要外形和连接尺寸

4、NJFPQ-16-A(2)结构简图

5、NJFPQ-16-A(2)主要外形和连接尺寸

6、NJFPQ-25-A(2)主要外形和连接尺寸

四、NJFPQ-16/25-B煤粉分配器

1、结构简图

2、NJFPQ-16-B主要外形和连接尺寸

3、NJFPQ-25-B主要外形和连接尺寸

五、NJFPQ-16/25-C煤粉分配器

1、结构简图

2、NJFPQ-16-c主要外形和连接尺寸

3、NJFPQ-25-C主要外形和连接尺寸

六、NJFPQ4-E煤粉分配器

1、结构特点

本系列分配器是一种锥形分配,在分配器四周均匀布置若干个喷吹支管,煤粉经喷吹支管进入喷枪喷入高炉。该分配器体积紧凑分配均匀无堵塞现象,是单管路输煤比较理想的分配设备。本分配出口可以分6管、8管、10管等。

2、结构简图

3、NJFPQ4-E主要外形及连接尺寸
