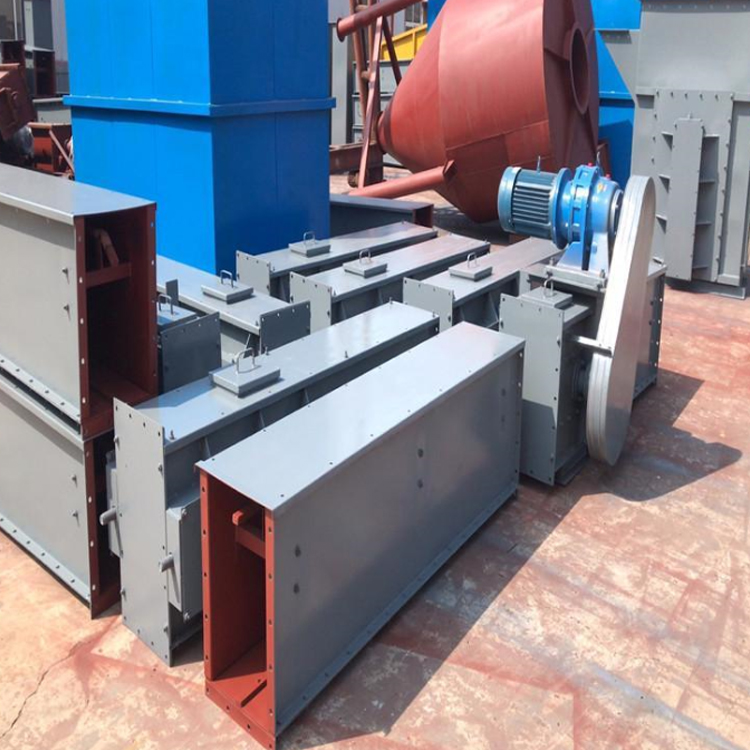

石灰石刮板输送机 FU350链式刮板机 双链条水平提升机

刮板输送机的结构：1.传动系统：传动系统由电动机、减速机、联轴器组成，是刮板输送机的动力部分。传动系统的布置有垂直型和水平型两种基本形式，也可以根据现场位置调整。为便于安装，传动装置下设计有安装电动机、减速机的底架。2.机头架：机头架主要作用是支承头轮组件。3.头轮组件:头轮组件由传动轴、链轮、轴承部分组成。链轮通过键连接在传动轴上，减速机输出的动力通过传动轴和链轮传递给刮板链，使刮板链进行无极封闭循环运动。

4.刮板链：刮板链用链条、连接环和刮板组成。刮板通过连接环连接和固定在链条上，通过刮板的推动或拉动来运输物料。

5.中间槽：中间槽是刮板输送机机身的主体，有支承物料和刮板链导向的功能。

6.机尾架：机尾架主要是支承尾轮组件和拉紧装置。

7.尾轮组件：尾轮组件由轴、链轮、轴承部分组成。

8.拉紧装置：拉紧装置的主要作用是通过丝杆拉动尾部链轮轴承座，使尾部链轮后移张紧刮板链。
