产品详情
Product details
特点
1、在空间任意方向安装使用。
2、在管路上加节流阀可调频。
3、使用方便，只需用一根通气管即可。
4、振动力大。
5、寿命长。
原理

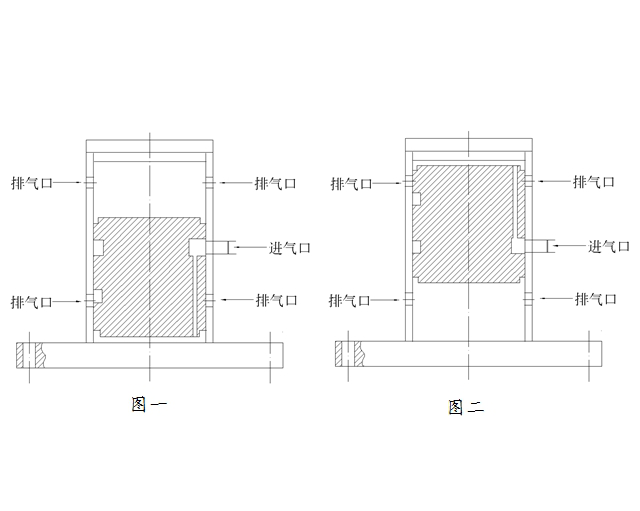

打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端 循环结束， 循环开始，依次不断的往复循环使产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。
尺寸技术参数
型 号 | L | Φ1 | Φ2 | Φ3 | 进气口M |
QZD-32 | 100 | 70 | 58 | 8 | G1/8" |
QZD-40 | 130 | 78 | 66 | 8 | G1/8" |
QZD-50 | 130 | 88 | 76 | 8 | G1/8" |
QZD-63 | 140 | 108 | 94 | 10 | G1/4" |
QZD-80 | 140 | 130 | 115 | 10 | G1/4" |
QZD-100 | 150 | 154 | 136 | 12 | G1/4" |
QZD-125 | 150 | 185 | 166 | 14 | G1/4" |
QZD-140 | 170 | 207 | 186 | 14 | G1/4" |
QZD-160 | 200 | 256 | 226 | 18 | G1/2" |
QZD-180 | 210 | 284 | 248 | 18 | G1/2" |
QZD-200 | 215 | 278 | 278 | 20 | G1/2" |
型 号 | 振动力（N） | 频率 (Hz) | 耗气量 (L/min) | 噪音 (dB) | 使用温 () | 重 量 (kg) |
0.3Mpa | 0.4 Mpa | 0.6 Mpa |
QZD-32 | 484 | 720 | 900 | 10-60 | 210 | 65 | -870 | 1.2 |
QZD-40 | 632 | 980 | 1150 | 10-50 | 250 | 65 | -870 | 2 |
QZD-50 | 712 | 1050 | 1300 | 10-40 | 270 | 65 | -870 | 3.3-3.8 |
QZD-63 | 923 | 1230 | 1900 | 10-30 | 310 | 75 | -870 | 4 |
QZD-80 | 1100 | 1923 | 2400 | 10-25 | 330 | 75 | -870 | 5.8 |
QZD-100 | 1382 | 2987 | 3880 | 10-22 | 350 | 75 | -870 | 8.3 |
QZD-125 | 2321 | 3400 | 4500 | 10-20 | 380 | 75 | -870 | 12 |
QZD-140 | 2578 | 3700 | 5000 | 10-18 | 420 | 75 | -870 | 18 |
QZD-160 | 3000 | 4000 | 5400 | 12-18 | 460 | 80 | -870 | 38 |
QZD-180 | 3500 | 4400 | 5800 | 12-16 | 590 | 85 | -870 | 45 |
QZD-200 | 4000 | 4800 | 6200 | 12-15 | 780 | 89 | -870 | 52 |
振动力大，但噪音不超过80dB，解决物料严重粘壁，堵塞，混凝土灌浆模板振动，不锈钢的用在食品和制药行业。
售后服务，保养
售后服务
安装及使用过程中如有问题，请致电
519817447
867339139
网址：
邮箱：dequanj@163.com
保养
使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每隔3－6个月再拧紧。
|
