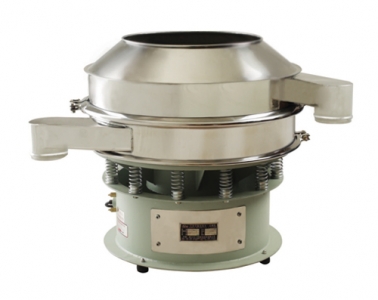

油墨振动筛直线筛

该系列振动筛的基本原理是利用电机轴上下安装的不平衡重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振筛。(三次元振动筛)旋振筛具有物料运行的轨迹长、筛面利用率高的优点，调节上、下两端重锤的相位角度，可以改变物料在筛面上的运行轨迹，从而可以对物料进行精细筛分、概率筛分等。 三次元振动筛(旋振筛)的主要特点是： 1. 效率高、设计精巧耐用，任何粉类、粘液都可以进行筛分。 2. 有换网容易、操作简单、清洗方便的特点。 3. 网孔不堵塞、粉末不飞扬、可筛分至500目或0.028mm。 4. 杂质、粗料自动排出，并且可以连续作业。 5. 独特网架设计，筛网使用时间有效，换网速度快，只需要3-5分钟的时间。 6. 体积小，不占空间,并且移动比较方便。 7. 筛机较高可以达到五层，但我们建议使用三层。 三次元振动筛(旋振筛)的技术参数表如下图： 型号 600 800 1000 1200 1500 1800 2000 有效筛面直径mm φ540 φ730 φ900 φ1100 φ1400 φ1700 φ1886 有效筛分面积 0.2281 0.4183 0.6359 0.9499 1.5386 2.2687 2.7922 筛网规格 2——500目 层数 1-5 1-5 1-5 1-5 1-5 1-3 1-3 功率KW 振动电机 0.55 0.75 1.1 1.5 2.2 3.0 3.7 普通电机 0.75 1.1 1.5 1.5 2.2 2.2 3.0 三次元振动筛(旋振筛)的型号 型号 A B C D E F G K M N Q 全高 一层 二层 三层 XZS-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820 XZS-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820 XZS-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950 XZS-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000 XZS-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180 XZS-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620 XZS-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824 XZS-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834 三次元振动筛(旋振筛)的应用范围示例： 物　　料 工作方式 网筛（目/寸） 处理量（公斤/小时） 奶粉 干式 16.20 2000 砂糖 干式 4.20 5000 中药 农药 干式 80 100 150 1400 电玉粉 树脂DV 干式 40 60 80 1000 研磨粉料 干式 40 60 250 1200 颜料粉末 干式 20 4000 铁粉 干式 60 80 120 2500 铜粉 干式 80 2000 石铜粉 干式 40 65 200 2000 铝银粉 干式 60 1500 淀粉 干式 80 1200 稀有金属粉 干式 100 1500 200 1200 活性炭 干式 40 60 1000 涂料 湿式 100 7500 陷次浆 湿式 120 6000 食品加工废水 湿式 20 3500 造纸白土泥浆 湿式 150 3500 棕糖除甘蔗纤维 湿式 150 6000 铸造型砂 干式 8 10000 标注:三次元振动筛分过滤机又叫三次元振动筛、旋振筛，根据用户的需求不同可以分为闸门式旋振筛、加缘式旋振筛，制作材料很多是不锈钢或者碳钢。
