一、产品特点
高效筛分齿辊破碎机是我公司在吸收国外新产品的先进技术基础上，结合我国的实际情况，开发生产的新型强力分级破碎机。目前已达到国内先进水平，可作为进口同类产品的替代产品。
二、工作原理
高效筛分齿辊破碎机由两台电动机将动力经减速器减速后分别驱动两平行安装的齿辊相向旋转，当物料落入破碎机双辊之间时，带有螺旋齿牙或刀形齿板首先将物料筛分，小于排料粒度的颗粒直接通过而不需要破碎，进入排料溜槽，在垂直应力或剪切力的共同作用下，大块物料受齿辊齿牙的劈裂、剪切，拉伸被破碎，从排料口排出。
三、产品结构

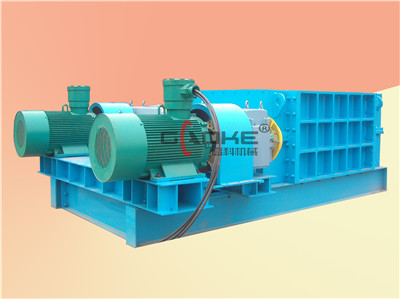

该破碎机主要由电动机、限矩型液力偶合器、减速器、齿辊、机体等部分组成。
四、技术特点
1、辊轴与破碎齿均由高性能合金钢制成，其中截齿的原材料为锰或铬镍合金。截齿的独特设计是高科公司的突出优势之一。截齿形状：窄而锋利，磨损极小；截齿的排列方式及物料咬合方式决定其寿命很长。截齿的固定：采用花键固定在辊轴上的燕尾槽内，不容易因振动脱落，更换比较方便。
2、采用固定的齿辊轴中心距，对物料进行强行破碎，齿辊和截齿的结构尺寸根据产品粒度要求进行设计，严格控制通过的产品几何尺寸，故能保证产品粒度，成为较终的粒度把关设备。
3、使用限矩液力偶合器，并采用限矩型弹性联轴器，具有双层过载保护功能。
4、具有自清洗能力，不怕湿矿、粘矿，物料含水率在30%以上时仍可正常破碎，不会堵塞排料口。
5、筛分、破碎双重功能。可单独完成破、筛作业，这样既简化了系统又节省投资。
6、适合于井下、厂房和露天破碎作业
五、产品优势——自我保护
在恶劣的现场条件（如煤中掺杂铁器、螺栓等杂物）下，破碎机具有良好的自我保护功能：1、转速低（15-50转/分）；2、重载型齿辊结构；3、失速传感器；4、液力偶合器，二级热敏跳闸开关。
六、技术参数
注：1、适用电源电压380V、660V、1140V、3300V。
2、以上所有规格及技术参数，均以安装图为准。
|
规格型号
|
较大入料粒度（mm）
|
出料粒度（mm）
|
处理量（t/h）
|
电机功率（kw）
|
适用工艺
|
|
2PLF100-200 一型
|
≤1200
|
280-400
|
≥4000
|
2×315
|
粗破
|
|
2PLF100-200 二型
|
≤1200
|
280-400
|
≥3000
|
2×200
|
|
2PLF100-150 一型
|
≤1200
|
280-400
|
≥2000
|
2×200
|
|
2PLF100-150 二型
|
≤1200
|
280-400
|
≥1500
|
2×160
|
|
2PLF08-25
|
≤600
|
50-150
|
500-1500
|
2×90-160
|
中破
|
|
2PLF08-20
|
≤600
|
50-150
|
350-1000
|
2×75-110
|
|
2PLF08-16
|
≤600
|
50-150
|
280-850
|
2×75-90
|
|
2PLF05-20
|
≤300
|
50-150
|
300-800
|
2×75
|
细破
|
|
2PLF05-15
|
≤300
|
50-150
|
250-700
|
2×45
|
|
2PLF05-12
|
≤300
|
50-150
|
200-600
|
2×37
|
|
2PLF05-06
|
≤300
|
50-150
|
80-240
|
2×18.5
|
|
