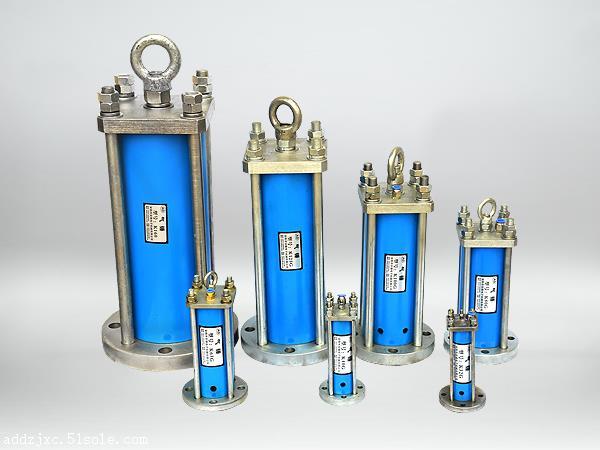

(AD)1999气动敲击锤
工作原理
在气锤没有通入压缩空气（3-6kg/cm2）的状态下，磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时，压缩空气流入气锤本体，在体内压力增高，当大于磁力时，磁性活塞高速脱离基板，由于强磁力的反作用力产生很强的反击力，高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘，电磁阀停止通电时，压缩空气排出，于是借助返回弹簧将磁性活塞缓慢上升再靠近基板，通过磁力密接在基板上回复到原始状态。
适用范围
化工、食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染等工业。
型号和参数
型号 | 使用压力 Kg/cm2 | 空气消耗量 L/回 | 冲击力 Kg.m/s | 重量Kg |
K32G | 3-4 | 0.042 | 2.6 | 3 |
K40G | 3-4 | 0.096 | 3.2 | 4 |
K63G | 4-5 | 0.38 | 12.5 | 6 |
K80G | 4-5 | 0.46 | 20.8 | 12 |
K100G | 5-6 | 1.01 | 30 | 22 |
K125G | 5-6 | 2.53 | 65 | 36 |
K160G | 6-8 | 4.8 | 200 | 75 |
K180G | 6-8 | 5.2 | 800 | 95 |
K200G | 6-8 | 6.8 | 1000 | 118 |
特点
1、单击式，敲击次数、间隔可控制。
2、冲击力大，噪音小，多种型号可供选择。
3、不需要使用电源供应，易燃、潮湿、粉尘场内亦可使用。
4、体积小，安装容易。
5、可有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。
6、可瞬间停止或启动，无振动电机的惯性现象，不会造成设备损坏。
选择气锤要从以下几个方面考虑
1、 根据料仓的直径和金属板厚度选用，见图1
2、根据物料的特性选用：含水率、堆密度（比重）、粒径等。
3、振打气锤的安装位置要合理：不合理的安装位置，既削弱了振动力，又损害了气锤本身。如图1，不要对称安装，要交叉安装，另外不要少于L/3，否则影响振动力。
4、根据料仓形状选择，圆锥料仓安1台，角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差，传播效率低。
5、根据料仓的大小，容积选择。
安装使用说明
安装
1、按照底座连接孔尺寸加工一件连接板，焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。（焊接时要采用断续焊）
2、无论是连接板还是槽钢，和气锤的接触面要平整，否则螺丝把紧时，使气锤缸筒变形导致停振。
3、用螺栓将气锤固定在连接板上。（要加平垫和弹簧垫圈）
4、将气源软管与气锤连接好，即可使用。
5、使用一段时间（每周），要检查拉杆及法兰螺丝是否松动，要及时紧固，以延长气锤使用寿命。否则，拉杆容易断裂。
售后服务
安装及使用过程中如有问题，请致电安阳安德电子机械有限公司
电话：0372-2959556 传真：0372-2272186 手机：13503975383
QQ：519817447 QQ：867339139
邮箱：dequanj@163.com
网址：
保养
1）使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每周要再一次拧紧。
2）气动敲击锤用的压缩空气必须是含油空气，不得缺油或供油不足。
|
