sgz764/320刮板机是刮板输送机厂家嵩阳煤机生产的重型刮板机,适用于年产量百万吨以上的大型煤矿煤炭开采,sgz764/320刮板机综合了国内外同类型刮板机的优点,并结合我国煤矿具体情况而生产制造的,性能可靠,结构搭配合理,通过使用可以让用户获得更加满意的经济效益。
sgz764/320刮板机具体参数:
型号 | 输送量 (t/h) | 设计长度 (m) | 链 速 (m/s) | 电机功率 (kw) | 链 条 规 格 (mm) | 中部槽规格 (长×宽×高) |
SGB764/264 | 150 | 600 | 1.12 | 2×132 | 22×86-C | 1500×764×222 |
SGZ764/264 | 150 | 600 | 0.95 | 2×132 | 26×92-C | 1500×764×222 |
SGZ764/320D | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×764×300 |
sgz764/320刮板机组成及工作原理
组成:各种类型的刮板机,其组成部件的形式和布置方式不完整相同,但主要结构和基本组成部件是相同的。该刮板机是有机头部、过渡槽、中部槽、机尾架等部分组成。

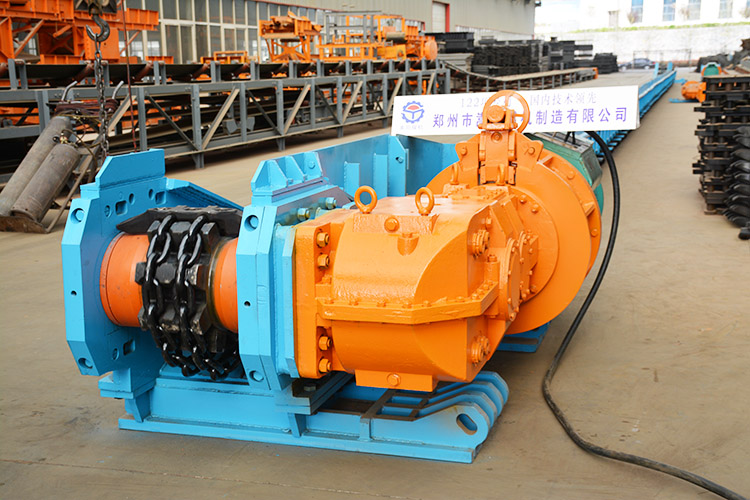

机头传动装置:刮板机机头传动装置布置在工作面下顺槽,是由机头架、拨链器、舌板、盲轴、紧链装置、偶合器、减速器、电动机等主要零部件组成,带有法兰盘的联接罩将电动机、偶合器连成一体,减速器通过螺栓可以按照工作面需要安装在机头任一侧。减速器与机头主轴动力的传递是通过减速器第四轴渐开线花键就与链轮组件联接,链轮另一端与盲轴连接。
机尾传动部: 机尾主要由机尾架、机尾轴组成。是刮板链回转的导向装置。

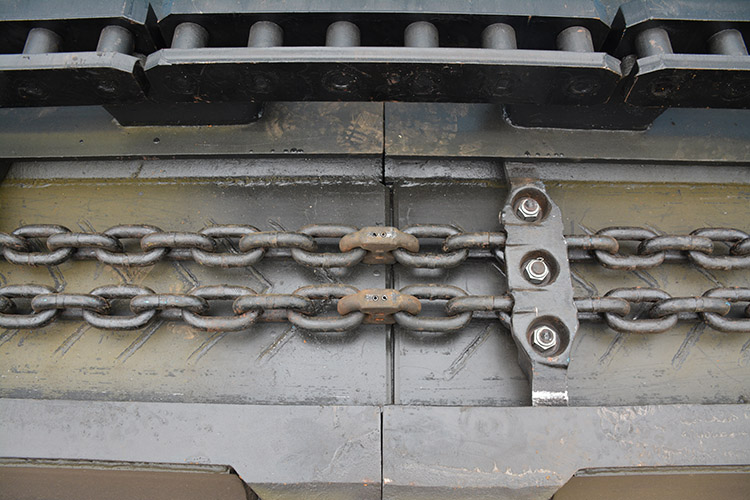

刮板链:刮板链是输送煤炭的主体,也是输送机的关键部件之一。主要由圆环链、刮板、连接环和螺栓组成。刮板是轧制型钢,带斜面的一侧与中部槽中板接触,起刮煤作用。

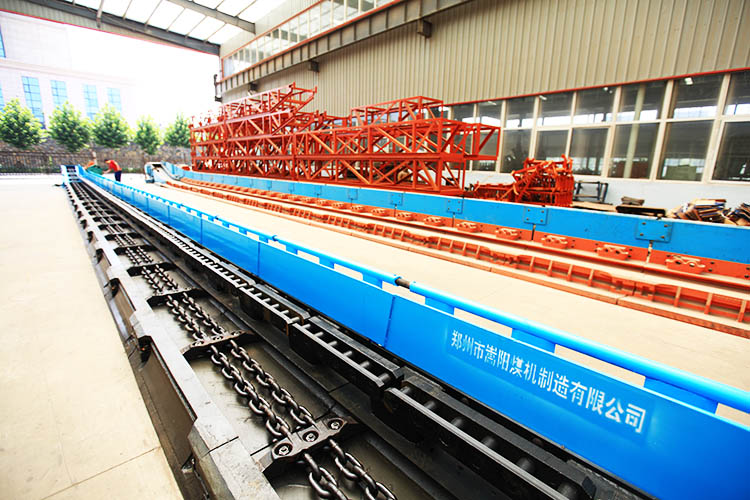

中部槽:中部段是刮板机机体的主要部分,它由机头过渡槽、1.5米中部槽、1米调节槽、半米调节槽组成。 槽帮为型钢侧面可装挡板。槽之间在水平和垂直方向允许偏转3°
工作原理:机头部有机头架、动力传动装置的电动机、减速器和链轮等部件组成,用以驱动刮板链,刮板链绕过机头链轮和机尾链轮而进行循环无极的闭合运动,通过这个运动,刮板链便将装在中部槽内的煤炭输送出去。
