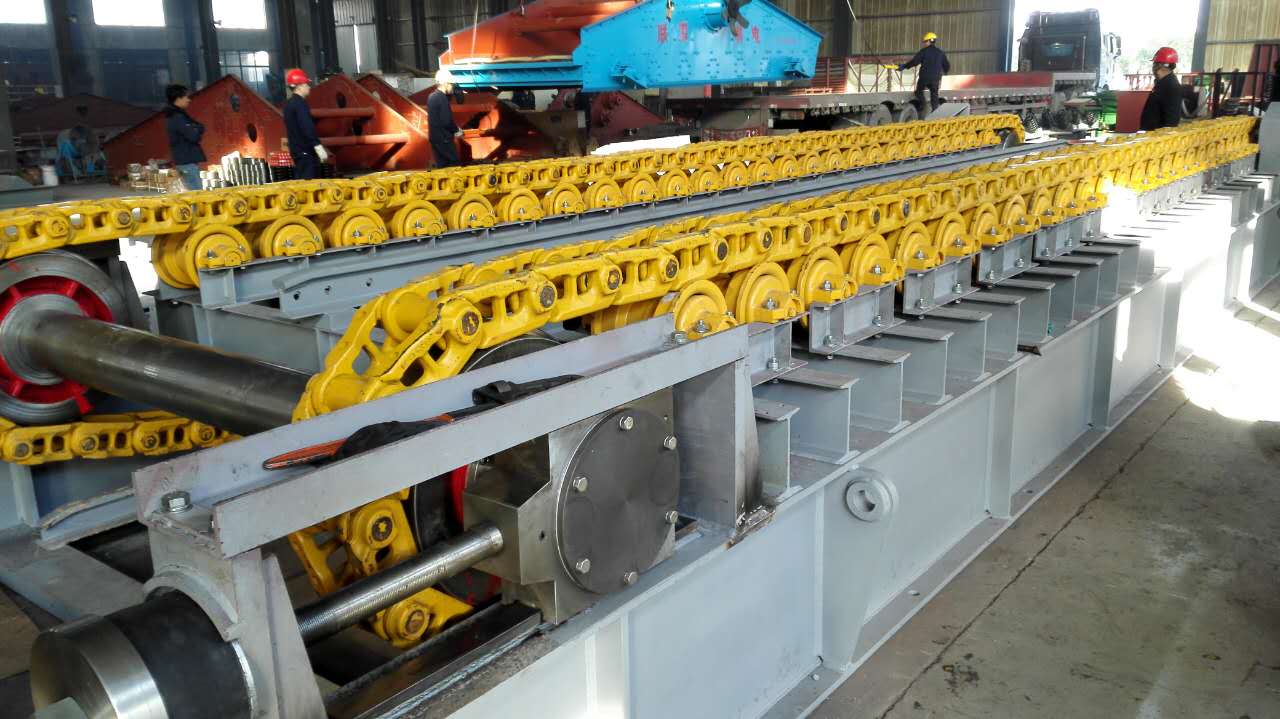

一）板式给料机的结构组成:
1-栏板 2-传动轴承座 3-传动轴 4-链轮 5-链板装置 6-支重轮 7-托链轮8-机架
9-承料槽版10-履带链条11-减速器12-锁紧盘13-联轴器14-电动机15-缓冲弹簧16-拉紧轴17拉紧轴承座18-变频装置
二）板式给料机的部件介绍:
1）驱动装置：有机械驱动和液压马达驱动两种形式

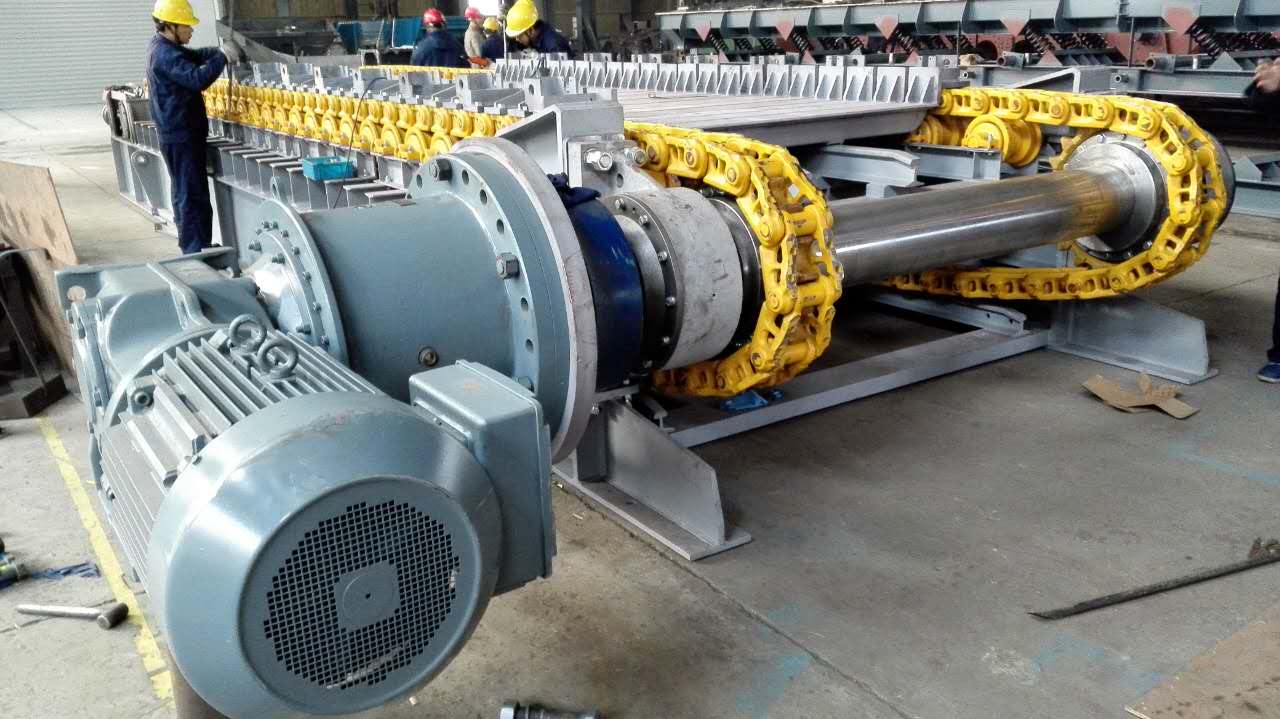

（1）机械驱动由电动机通过尼龙柱销联轴器（或液力偶合器）、减速器制动器（内置式）、锁紧盘、力矩臂等件组成。
（2）液压驱动主要由液压马达、泵站、控制柜、力矩臂等件组成。
2）主轴装置：有轴、链轮、支承辊、胀套、轴承座及滚动轴承等件组成。通过该轴上的链轮带动链条运行，达到输送物料之目的。
3）拉紧装置：主要由拉紧螺杆、轴承座、滚动轴承、支承辊、缓冲弹簧等件组成。通过调整拉紧螺杆使链条保持一定的张力。
4）链板装置：主要由履带链条、承料槽板等件组成。链条为牵引部件，根据牵引力的大小，选择不同规格的链条。槽板为承装物料之用，安装在牵引链条上，由牵引链条拖动运行，达到输送物料之目的。

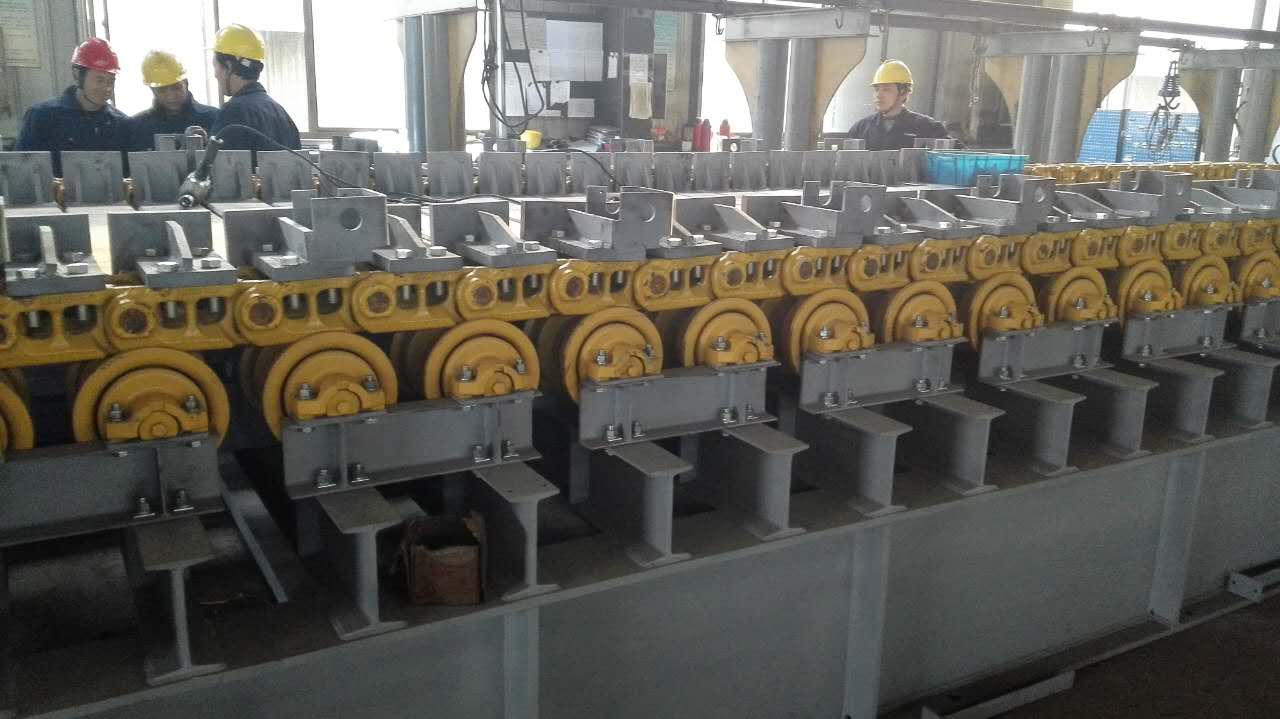

5）支 重 轮：有长辊和短辊两种，主要由滚轮、支座、轴、滚动轴承（长辊为滑动轴承）等件组成。一是支承链条正常运行，二是支承槽板，防止受物料冲击产生塑性变形。
6）托 链 轮：是支承回空链条防止产生过大的挠度，影响链条正常运行。
7）喂 料 斗：由低碳合金钢板组焊而成，有带衬板和不带衬板两种结构形式，主要是通过该装置将物料有效的输送到各种受料装置之中。
8）栏 板：由低碳合金钢板组焊而成，有带衬板和不带衬板两种结构形式，该装置一端与料仓相联接，另一端与喂料斗相联接。料仓下料时通过栏板经喂料斗输送到受料装置。
9）变频装置：该装置是改变电动机电源频率的同时改变电动机的电压，即V/f的控制方式。由于板式给料机属于低速大扭矩并带料启动，要变频器恒扭矩驱动，就是说当变频器输出频率在额频率（50Hz）以下时，变频器输出的电压随频率成正比变化（即V/f=常数）此时电动机转矩保持不变，即恒转矩驱动。
三、板式喂料机操作规程
1 检查裙板的磨损情况，固定销是否脱落；
2 检查裙板滴油、润滑油量、油嘴位置是否正确；
3 检查清扫器与裙板的接触情况；
4 电机工作状况，减速机是否有异音、异振；
5 张紧度是否合适，运转部位与静止部位是否接触。
6 刮板清扫装置是否工作正常。
7 裙板螺栓是否松动、缺少。
四、板式喂料机常见故障
1、下料口接料板易磨损割除更换
2、行走轮与衬板摩擦，行走轮损坏更换。
3、摆减渗油更换密封
4、设计的电机功率与设计板喂机给料量不相符（电机功率偏小）
