德诚斗式提升机
山东新泰德诚机械TH型斗式提升机产品:
一、概述:
TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
本机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机较大输送量365m3/h,较大提升高度为50m。
二、技术参数表:
型 号 |
TH160 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
TH1250 |
料斗型式 |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
输送能力,m 3 /h |
19 |
30 |
30 |
48 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
150 |
240 |
240 |
360 |
360 |
540 |
料斗 |
料斗容量(l) |
1.2 |
1.9 |
3 |
4.8 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
24 |
38 |
38 |
60 |
60 |
95 |
斗距(mm) |
350 |
450 |
512 |
688 |
936 |
936 |
1001 |
链条 |
园钢直径 x节(mm) |
φ12X45 |
φ18X64 |
φ22X86 |
φ24X86 |
φ24X86 |
φ28X92 |
单链条破 断强(KN) |
≥170 |
≥320 |
≥480 |
≥560 |
≥560 |
≥660 |
料斗运动 速度 (m/s) |
1.3 |
1.2 |
1.4 |
1.5 |
1.6 |
1.6 |
1.6 |
传动链轮转数 (r/min) |
62.5 |
46.8 |
42.5 |
37.6 |
35.8 |
31.8 |
30.5 |
30.5 |
28 |
输送物料的 较大块度(mm) |
20 |
25 |
35 |
40 |
50 |
60 |
75 |
85 |
100 |
注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
G=40 0.232·H
式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)
型号规格 |
YY型驱动装置 |
YY型驱动装置 |
C1 |
C2 |
C3 |
C4 |
C1 |
C2 |
C3 |
C4 |
TH315 |
Y5Y125 |
Y7Y140 |
Y11Y160 |
Y15Y180 |
Y5J4 |
Y7J4 |
Y11J5 |
Y15J5 |
TH400 |
Y11Y160 |
Y15Y180 |
Y18Y180 |
Y22Y200 |
Y11J5 |
Y15J6 |
Y18J6 |
Y55J6 |
TH500 |
Y15Y180 |
Y18Y200 |
Y22Y200 |
Y30Y224 |
Y15J6 |
Y18J6 |
Y22J6 |
|
TH630 |
Y18Y200 |
Y22Y224 |
Y30Y224 |
Y37Y250 |
Y18J6 |
Y22J6 |
|
|
说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
Y11J5表示Y型电机功率11KW,JZQ500型减速机。

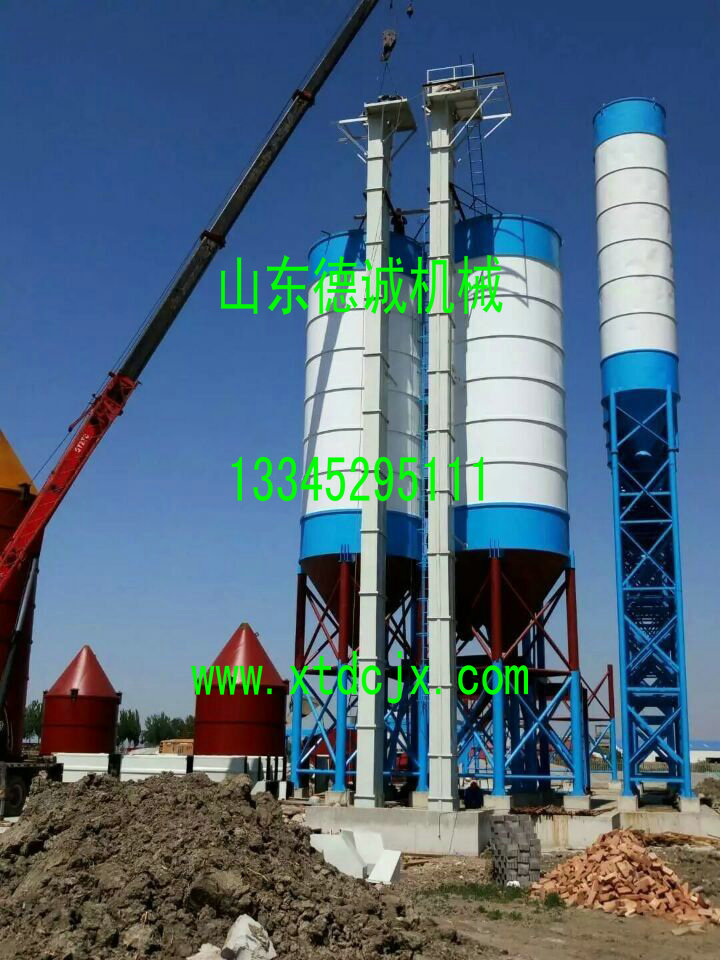

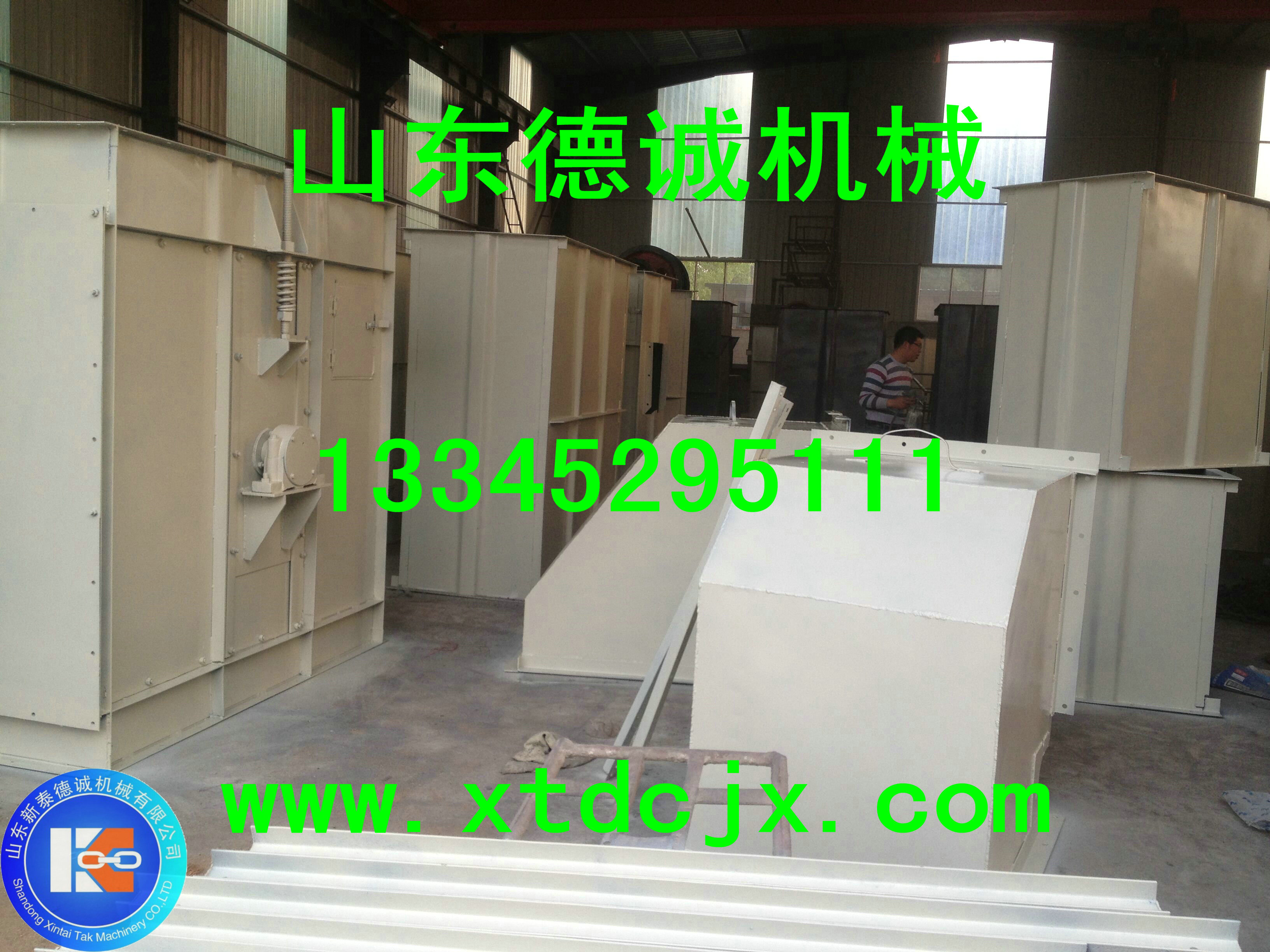

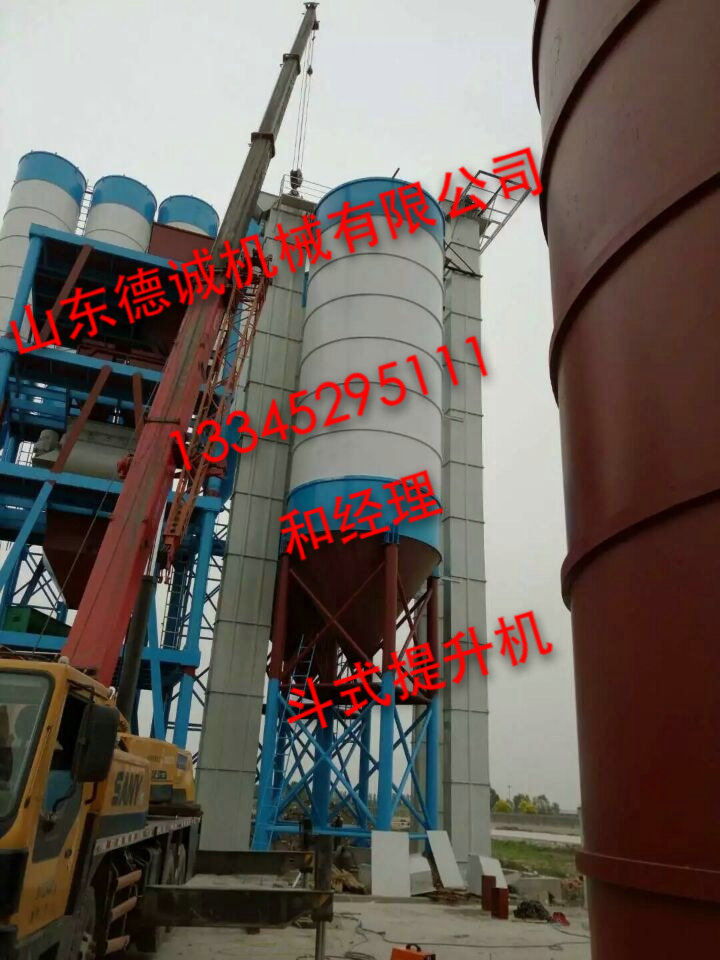

TH型斗式提升机
主要特点:
1.维护方便,寿命长。
2.机壳钢板加厚、刚性好。
3.输送物料的温度较高可达250℃。
4.中节机壳具有单通道和双通道两种形式。
5.提升高度运行平稳可靠,噪音小,维护方便。
6.改进机型的提升输送量比普通机型提高30%以上。
7.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。
