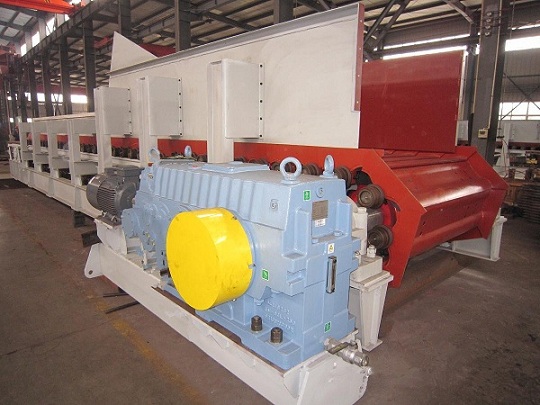

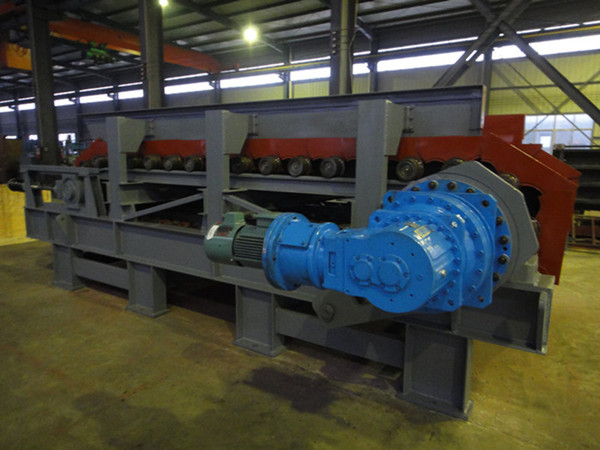

WBL800×6600中型板式给料机

WBL800×6600中型板式给料机技术文本

序号 参数 单位 说明

1 基本参数

名称 中型板式给料机

规格 WBL800×6600

槽板宽 mm 800

中心距 mm 6600

输送倾角 ° 0

输送物料

较大输送物料粒度 mm ≤400

输送速度 m/s ～0.07

输送量 t/h ～85

额定功率 kW 5.5

设备重量 t ～9

2 技术参数

2.1 槽板

型号 WBL800

槽板宽 mm 800

底板材质 16Mn

底板厚度 mm 16（压制成波形）

加工方式 双圆弧形、冷压成型

2.2 链条

节距 mm 250

长度(2根) m 15×2

链板材质 45

滚子材质 20Cr

销轴材质 40Cr

2.3 滚轮 滚动轴承组合式

较大直径 mm 110

轮体材料 45

处理方式 轮表面高频淬火

表面硬度 HRC45-50

2.4 机架部分

卸料区段 采用中间轨道，能承受冲击载荷

2.5 主动链轮装置

主轴

材料 40Cr

处理方式 调质

硬度 HB220-250

主动链轮

节圆直径 mm 500

齿数 6

节距 mm 250

材料 ZG310-570整体式

处理方式 齿表面高频淬火

表面硬度 HRC50-55

轴承

型号 23226CA/W33调心滚子轴承

制造商

润滑脂类型 二硫化钼润滑脂

2.6 从动链轮及拉紧装置

从动轴

材料 40Cr

处理方式 调质

硬度 HB220-250

从动链轮

较大直径 mm Φ450

材料 ZG310-570整体式

处理方式 齿表面高频淬火

硬度 HRC50-55

轴承

型号 UCK318带滑块座外球面球轴承

制造商

润滑脂类型 二硫化钼润滑脂

拉紧装置 弹簧螺旋拉紧

2.7 驱动装置

电动机 1台 变频调速电机YVF2-132M2-6

功率 kW 5.5

转速 r/min 970

制造商

减速机 1台

型号 行星齿轮减速机P2KA10-360

速比 360

制造商
