恒宇800三次元振动筛 圆形筛分机 304不锈钢食品振动筛 筛选设备
振动筛是所有振动筛分设备类产品的总称,更确切点讲这种圆形的振动筛根据国家相关标准叫"旋振筛",由于其的振动运转原理,所以很多企业也称之为"三次元振动筛分过滤机"。
振动筛是一种高精度细粉筛分机械,工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,由于其的这种振动运转原理,“三次元振动筛分过滤机”的名称由此而来,又根据其外形结构也被部分客户称呼为圆形筛,从材质上分标准型旋振筛和普通型旋振筛的,标准型的与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质。
振动筛特点:
☆效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆换网容易、操作简单、清洗方便。
☆网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆杂质、粗料自动排出,可以连续作业。
☆独特网架设计,筛网使用时间有效,换网快只需3-5分钟。
☆体积小,不占空间移动方便。
☆筛机较高可以达到五层,建议使用三层。
随着物料群的颗粒层数增加,颗粒速度会逐渐减小,物料群上层获得的能量较少,故其颗粒速度较小。由此可见,要使具有n层物料颗粒的物料群上层颗粒上抛,振动筛要有足够大的初始能量。料层振动理论可以定性地反映筛面上物料的运动状态。而从统计学、概率理论建立的物料概率运动学模型则认为筛面上物料颗粒的运动不是一个单调的过程,而是相当复杂随机的。物料颗粒在矿用振动筛上分层很常见,物料群从外界获得能量产生相对运动,从而出现物料分层。一般筛分过程认为:在物料群运动的过程中,由于物料颗粒大小不同,使得较细的颗粒逐步穿过较粗颗粒的间隙,从而到达物料下层实现细颗粒透筛,同时较粗的物料颗粒被挤向物料上层。
振动筛功能:
1、分级:三次元振动筛分.过虑器一台即可连续有效的对产品实行分离筛选,多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象。 2、固液分离:本设备单层、多层使用,可十分有效地处理固体、液体的混合物料,快速实现固液分离,并筛选过虑出不同的目的物料。
3、去杂质:本设备可对大量物料,除去大小不同的小部分物料,进行快速分离。液分离:本设备单层、多层使用,可十分有效地处理固体、液体的混合物料,快速实现固液分离,并筛选过虑出不同的目的物料。 4、去杂质:本设备可对大量物料,除去大小不同的小部分物料,进行快速分离。
为有效地防止振动筛筛网堵塞,应针对上述筛孔堵塞原因采取措施: 1、当物料粒度较细、泥质含量较多、且筛分粒度较小时,水分对筛网的堵塞就起决定性的作用。 2、当物料中水分大于5%时,如果没有条件对物料进行干燥,应对筛面、筛孔作针对性选择。
3、当水分大于8%时,应采用湿式筛分。 4、对片状颗粒较多的物料,则需要对物料进行破碎改变粒度。 合理调节筛网张紧力是减少筛网堵孔的一种有效方法,合理的张紧力使筛网同支撑梁产生轻微的二次振动,从而有效降低堵孔现象的发生,具体做法是,把张紧钩做成恒力张紧机构,即在张紧螺栓上加装弹簧。

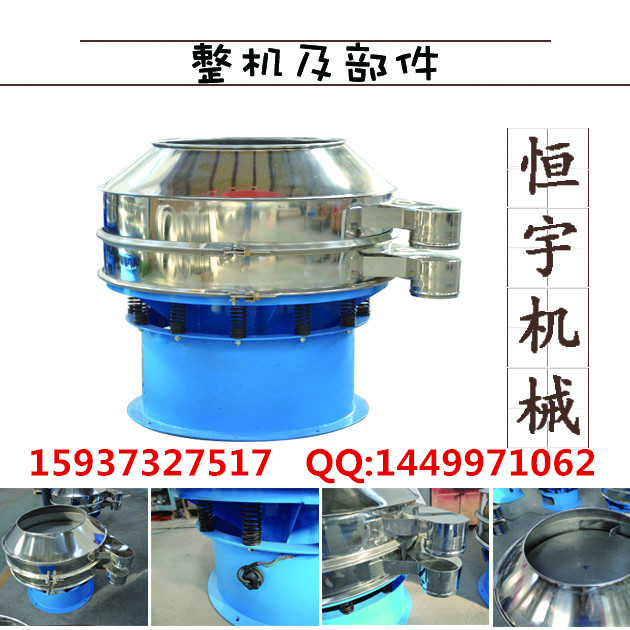

振动筛组成部件:
1.筛盖:由进料口及锥帽焊接而成,其下端锥帽边上装有V型密封圈,筛盖和筛框用锁紧带锁紧;
2.筛框:筛框由钢板(钢板、不锈钢板)卷圆后焊接而成。筛框上下端均有一承接圈,下端的内部有一法兰圈,用于固定筛网、压网圈、胶球托板、胶球托板上有两道凸起钢板圆圈。将托板分割成内中外三层,托板上钻有小孔,在筛网与胶球托板之间装有橡胶球,在振动过程中,橡胶球击打筛网,防止筛网堵塞。压网圈、筛网、胶球托板和漏斗用螺栓、螺母和垫圈与筛框法兰紧固。
3.振动源:振动源有振动电机或者普通电机带动激振器。振动电机/激振器固定大盘和底座用减震弹簧连接;
4.隔振弹簧:隔振弹簧由上下弹簧定位圈和弹簧组成,沿着大盘圆周一圈安装有:12-20个隔振弹簧。
5.底座:底座是用钢板卷制的,两边各有一个法兰,其上部安装隔振弹簧的下定位圈,下部制作有地脚螺栓固定孔,其底座筒壁开有一检修门,以便于调整振动电机上下重锤的空间夹角等。
振动筛应用范围:
食品行业——面粉、奶粉、糖粉、食盐、豆浆、蛋粉、淀粉、调味品、糊精、果汁、饮料、米粉、酱油、酵母液、凤梨汁、鱼粉等。
化工行业——树脂粉、涂料、工业药品、化妆品、油漆、中药粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉等。
金属、冶金矿业——铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
医药行业——中药粉、中药液、西药液、医药中间体等。
磨料陶瓷冶金行业——石英砂、氧化铝、泥浆、高岭土、人造黑铝、喷雾土粒、炭化硅、铁粉、金刚砂、铅粉、二氧化钛等。
公害处理——废油、废水、染整废水、助剂、活性碳等。
