星型卸灰阀主要性能及安装尺寸：/星型卸灰阀

JDY卸灰阀厂家卸灰阀装

型号 Type	每转体积 Volume/Rotation	功率Kw	转速r/min	工作温度℃	重量 Kg	安装联接尺寸
A	B	C	A1	B1	C1	H	E	N-d
2型	2立升/转	0.55	24	≤280	65	φ240	φ200	φ150	240	200	150	240	≈630	8-φ9
4型	4立升/转	0.55	24	≤280	75	φ280	φ240	φ180	280	230	180	280	≈660	8-φ11
6型	6立升/转	0.55	24	≤280	85	φ300	φ260	φ200	300	250	200	300	≈720	8-φ11
8型	8立升/转	0.75	24	≤280	95	φ320	φ280	φ220	320	270	220	320	≈740	8-φ11
10型	10立升/转	1.1	24	≤280	115	φ340	φ300	φ240	340	290	240	340	≈760	8-φ13
12型	12立升/转	1.1	24	≤280	125	φ360	φ320	φ260	360	310	260	360	≈780	8-φ13
14型	14立升/转	1.1	24	≤280	145	φ380	φ340	φ280	380	330	280	380	≈800	8-φ17
16型	16立升/转	1.1	24	≤280	155	φ400	φ360	φ300	400	350	300	400	≈820	8-φ17
18型	18立升/转	1.5	24	≤280	165	φ420	φ380	φ320	420	370	320	420	≈850	8-φ17
20型	20立升/转	1.5	24	≤280	175	φ440	φ400	φ340	440	390	340	440	≈870	8-φ17
26型	40立升/转	2.2	24	≤280	260	φ510	φ460	φ400	510	450	400	520	≈1000	8-φ17
30型	48立升/转	2.2	24	≤280	280	φ550	φ500	φ440	550	495	440	560	≈1040	12-φ17
36型	60立升/转	2.2	24	≤280	370	φ610	φ560	Φ500	610	555	500	620	≈1150	12-φ17

星型卸灰阀的三种分类/星型卸灰阀

普通型：可以用在80度以下及常温的通常物料上，它可以连续均匀向输料管内供料，而在系统和分离收尘部，它又可以作为卸料器功能。星型卸灰阀普通型耐温120度
耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，它可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。
耐高温型：根据物料输送和下料口的温升不同因为温质对机体膨胀有影响，以及对轴承和油封系统不利，我厂设计了耐高温型外装式结构卸灰阀，它把运转部分与物料接触的箱体部分分离开来，可以安全的把轴承运转和油封系统不受交温影响而正常工作，此类产品不但耐高温，还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果因为这类物体有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械，正是有外装的特点，它不会和物料接触。耐高温型卸灰阀输送物料的温度可达500°C,采用链轮连接。
链条式高温星型卸灰阀
耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，它可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。

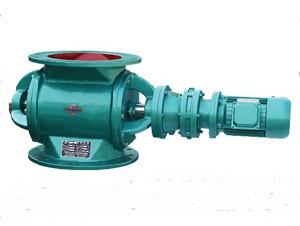

星型卸灰阀

卸灰阀的组成及分类/星型卸灰阀

　　卸灰阀（星型卸料器）由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。电动卸灰阀共有两个系列，60种规格。进出口法兰的为A型，圆形的为B型。
　　普通型电动卸灰阀：可以用在80度以下及常温的通常物料上，可以连续均匀向输料管内供料，而在系统和分离收尘部，电动卸灰阀可以作为卸料器功能。
　　耐压型电动卸灰阀：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，电动卸灰阀可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以电动卸灰阀在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。
　　耐高温型电动卸灰阀：根据物料输送和下料口的温升不同因为温质对机体膨胀有影响，以及对轴承和油封系统不利，设计了耐高温型电动卸灰阀外装式结构关风机，它把运转部分与物料接触的箱体部分分离开来，可以安全的把轴承运转和油封系统不受交温影响而正常工作，电动卸灰阀不但耐高温，还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果因为这类物体有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械，正是有外装的特点，电动卸灰阀不会和物料接触。
　　卸灰阀的型号分为YJD-A 方口和YJD-
