浩辰牌MC24-Ⅱ大风量脉冲袋式除尘器的设计与安装

浩辰牌MC24-Ⅱ大风量脉冲袋式除尘器的设计与安装

脉冲袋式除尘器的滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器地，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化，所以该产品的使用目的就是清理粉尘，保护环境，所以从产品的整体性能特点来看，它适用于捕集细小、干燥、非纤维性粉尘。

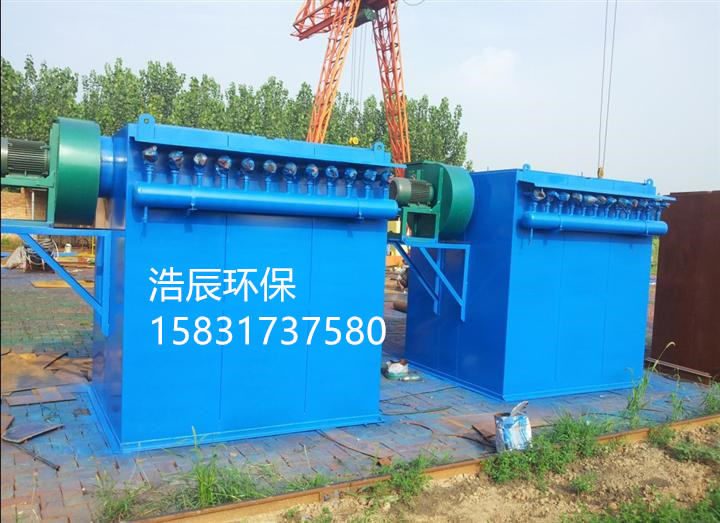

MC脉冲布袋除尘器结构原理：

　　MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示，它主要由五部分组成。

　　1.上箱体：由可掀起的盖板和出风口组成；

　　2.中箱体：由多孔板、滤袋装置和文氏管组成；

　　3.下箱体：由进风口、灰斗和检查门组成；

　　4.排灰系统：由减速装置和输灰、排灰装置组成；

　　5.喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；

6.控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。

MC脉冲袋式除尘器的安装及维护

　　1、为了运输方便，本型号除尘器84至120袋分成两大部分，安装处应加橡胶垫，连接螺栓均匀拧紧，以保证除尘器具有良好的严密性。控制仪、控制阀、滤袋U型压力计等部件、安装前均匀应加以清理。

　　2、控制仪表安装接于220伏电源上，开动开关，按数字显示的顺序启动每一个电磁阀（注电磁阀为220V）。

　　3、除尘布袋安装时注意不要划破，要检查框架是否完好，如有损坏要及时修好，磨掉毛刺方可安装，否则要影响除尘效果，滤袋绒面朝外装好后，上口翻边在花板上面的铝短管上，用卡带扎紧。

　　4、本除尘器初次运转前，应对脉冲喷吹系统进行检查，确认无误方可运行。

　　5、运转前，应对减速机，轴承的传动部位加注润滑油，减速机注HJ-30号润滑机械油投入运行后，也需定期注油与排污换油工作。　　

    6、破损滤袋更换要及时，如发现排出口冒灰，表明已有滤袋破损，这时要先停风机打开上盖，查出破损滤袋进行更换。

　　7、U型压力计是反应除尘器阻力的指示阻力一般应为80-100毫米水柱。

　　脉冲除尘器气包及气源的空气过滤器每班要排污一次，过滤器一般3-6个月要清洗一次壳体及板金结构件每年要定期涂漆。
