详细说明:
一、概述:
ZM系列振动磨机是一种新型高效节能型粉磨设备。它在磨制细粉和超细粉物料时,比传统的回转式磨机具有明显的优越性。(效率提高2-5倍,能耗降低20%-30%),该机具有振动强度大,磨粉效率高、功率消耗少、噪音小、结构紧凑,安装维修方便等优点。该机可以广泛应用于选矿、建筑材料、研磨材料、粉未冶金、电力、陶瓷、耐火材料、磁性材料、化工、食品等多种行业,是球磨机理想的换代产品。型号主要有ZM5 ZM10 ZM20 ZM50 ZM100 ZM200 ZM400 ZM500 ZM600 ZM800 ZM1000 ZM1200 ZM1500 ZM2000

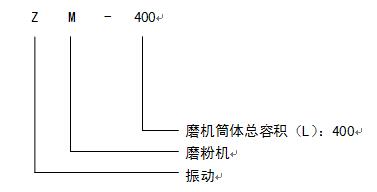

二、型号说明

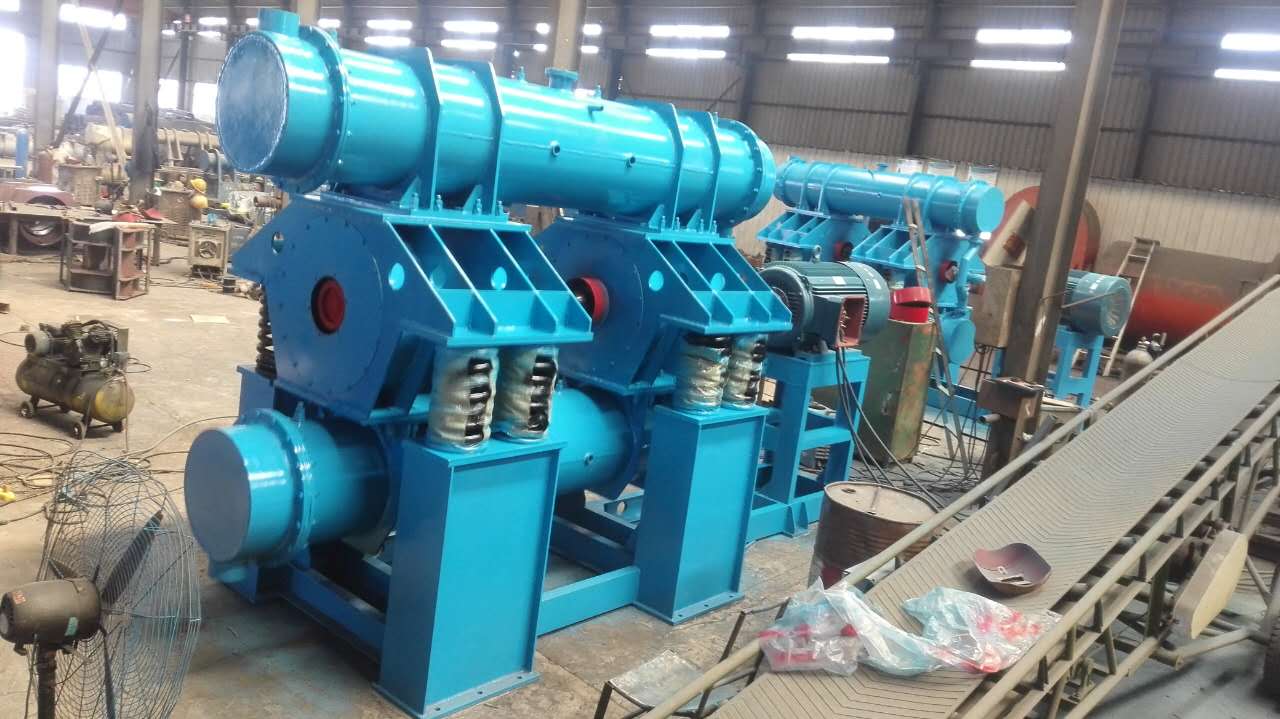

三、结构
本机主要由振动电机、机体、底架、磨筒、、衬筒、磨破介质和弹性支撑等几部分组成,总称振动磨|单筒振动磨|双桶振动磨|三联振动磨。
1、振动电机:为振动磨机振磨提供能量;振动电机有两组偏心块,两侧偏心块同向转动,使所需激振力刻度线对准轴端的基准线;
2、底架:通过弹性支撑把机体托起;
3、磨筒壳体:是磨机振磨的工作体,用以盛装磨破介质和研磨物。磨筒壳体由1个磨筒组成,磨筒内装有耐磨衬筒,当衬筒研磨损坏后,可取出更换;
4、衬筒:紧贴于磨筒内壁,用以保护磨筒,在磨筒内振磨物料时,同时对磨筒内壁也有较大磨损,在磨筒内装置易于更换的衬筒,可提高整机的使用寿命;
5、磨破介质:是磨机的研磨主体,用以对物料的冲击研磨;
6、弹性支撑:装在四个支点上,每个支点有两个弹簧,主要作用是使磨机机体处于弹性状态,并基本隔绝机体振动时对底座的振动冲击,从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态,可在弹簧支座的下面加调整垫片,此垫片是用来解决磨体(筒)水平度的安装问题。每组弹簧在安装过程中必须保证弹簧上、下接触面的同轴度,其允差不超过2mm;
四、技术参数:
单筒振动磨机参数表
参数 型号 | 电机 型号 | 功率(kw) | 筒体容积(L) | 产量 (kg/h) | 入料粒度 (μm) | 出料粒度(μm) | 振频(r/min) | 工作振幅(mm) |
ZM5 | HB5-6 | 0.4 | 5 | 1-5 | 0-25 |
| 960 | 0-10 |
ZM10 | HB10-6 | 0.75 | 10 | 5-10 | 980 |
ZM20 | HB16-6 | 1.1 | 20 | 20-50 |
ZM50 | HB20-6 | 1.5 | 50 | 50-100 |
ZM100 | HB30-6 | 2.2 | 100 | 50-150 |
ZM200 | HB50-6 | 3.7 | 200 | 50-200 |
ZM400 | HB100-6 | 7.5 | 400 | 50-300 |
ZM500 | HB100-6 | 8.5 | 500 | 50-400 |
ZM600 | HB140-6 | 9.5 | 600 | 50-600 |
ZM800 | HB160-6 | 12 | 800 | 50-1000 |
ZM1000 | HB180-6 | 14 | 1000 | 100-1500 |
ZM1200 | HB240-6 | 18.5 | 1200 | 100-1800 |
ZM1500 | HB250-6 | 21 | 1500 | 100-2000 |
ZM2000 | HB300-6 | 25 | 2000 | 100-3000 |
五、安装与调整
本机电机支架焊接在筒体上,电机用螺栓连接在支架上,安装时,校平机架后,把磨机的机体部分放置于弹性支撑上即可。
