鑫海耐磨对夹式无隙闸阀
产品应用
1、鑫海耐磨对夹式无隙闸阀的结构特点
鑫海耐磨对夹式无隙闸阀由阀座、阀衬、闸板、支架和驱动装置所组成。两阀座在组装预紧力的作用下使阀衬紧密吻合,形成一段对接的短管,阀门关闭时,闸板楔入两阀座封面之间,切断流体,靠鑫海橡胶阀衬极好的弹性与闸板紧密吻合,保证密封。
鑫海耐磨对夹式无隙闸阀具有结构紧凑、体积小、重量轻、操作和维修方便,适合有颗粒或有沉积物磨损比较严重的场合。根据压力及腐蚀情况的不同,闸板有不锈钢、超高分子量聚乙烯及不锈钢与超高分子量聚乙烯结合三种材质。阀体设有注油嘴,可以减少闸板摩擦力,降低阀门启闭力矩。阀衬为鑫海耐磨橡胶模压件,可以更换。
鑫海耐磨闸阀产品一般为手动,根据用户的要求可制成电动、气动。既可现场操作,也可很方便的远程控制。结构长度和法兰尺寸,一般按国家标准制造,也可根据用户制作。
2、鑫海耐磨对夹式无隙闸阀的适用范围
鑫海耐磨对夹式无隙闸阀为大开大闭,适合安装于旋流器给矿、尾矿管路或双回路管道中需要一开一关情况下开关用,适合的介质为矿浆、灰渣等浆体,酸、碱等腐蚀性介质。
3、鑫海耐磨对夹式无隙闸阀的规格
XWXZF系列鑫海耐磨对夹式无隙手动闸阀按承受压力为0.6MPa、1.0Mpa、和1.6Mpa的不同分为三种,分别命名为XWXZF-0.6、XWXZF-1.0、XWXZF-1.6。

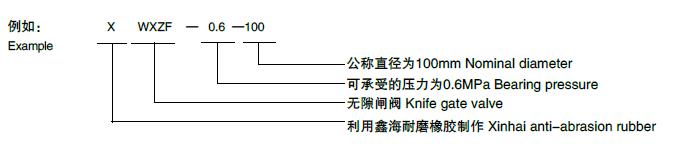

4、鑫海耐磨对夹式无隙闸阀型号标识举例
5、鑫海耐磨对夹式无隙闸阀的分类以及结构尺寸
鑫海耐磨对夹式无隙闸阀分为手动无隙闸阀、电动无隙闸阀和启动无隙闸阀三个种类无隙闸阀产品。

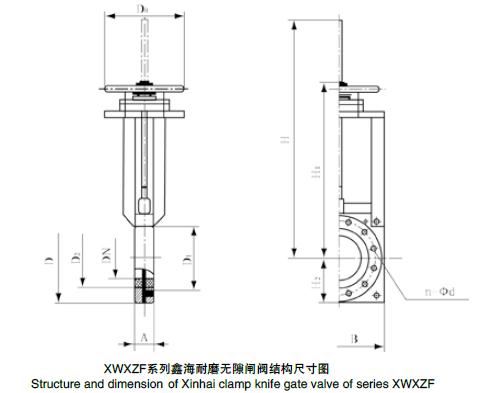

5.1、手动无隙闸阀结构尺寸
5.2、电动无隙闸阀结构尺寸
5.3、气动无隙闸阀结构尺寸
