XPA(2)型橡胶渣浆泵
产品应用
1.产品简介
XPA(2)型橡胶渣浆泵是一种性能特殊的橡胶渣浆泵。该泵由后侧面吸入浆液,简单的填料密封无泄漏,更重要的是其流量、扬程曲线很陡。例如:压滤机推荐给料加压泵、尾矿泵等,突破了橡胶泵不能用在60米以上扬程的工况的限制,扩大了橡胶泵的应用领域。
2. XPA(2)型橡胶渣浆泵的特点
XPA(2)型橡胶渣浆泵是鑫海自主研发的高效、功耗低、质量优良、耐腐蚀、耐磨的新型橡胶渣浆泵产品,XPA(2)型橡胶渣浆泵耐腐耐磨,抗冲击能力较强,可广泛适用于矿山、冶金、电力、煤炭、化工、建材等行业的输送作业,其特点如下:
●水力设计、结构设计先进新颖,效率高,抗磨蚀,运行平稳可靠;
●大流量,低扬程;
●小流量,高扬程;
●轴密封简单可靠,无泄漏;
●用在压滤行业不用变频调速,输送浓度高。

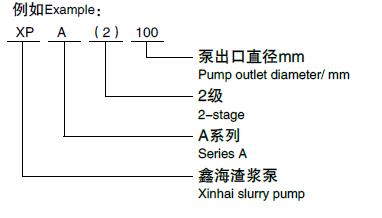

3.型号标识举例
4.XPA(2)型橡胶渣浆泵结构

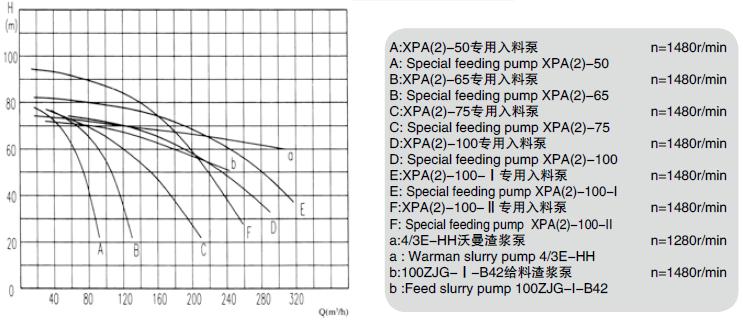

5.XPA(2)型橡胶渣浆泵及其它几种杂质泵性能曲线比较
6. XPA(2)型橡胶渣浆泵的产品参数以及选项说明
项目 型号 | 转速 (r/min) | 流量 (m³/h) | 扬程 (m) | 较大轴功率 (KW) | 参考电机(KW) |
型号 | 功率 |
XPA(2)-50 | 1480 | 27.5 | 76.0 | 22.3 | Y225S-4 | 37 |
41.4 | 72.2 |
55.2 | 66.1 |
69.0 | 56.0 |
80.0 | 43.5 |
XPA(2)-65 | 1480 | 40.0 | 76.0 | 32 | Y225M-4 | 45 |
60.0 | 72.2 |
80.0 | 66.1 |
100.0 | 56.0 |
115.0 | 43.5 |
XPA(2)-75 | 1480 | 56.0 | 73.3 | 49 | Y250M-4 | 55 |
85.0 | 69.0 |
113 | 62.5 |
150 | 51.2 |
169 | 44.0 |
XPA(2)-100 | 1480 | 70.0 | 73.5 | 62.5 | Y280S-4 | 75 |
105 | 71.6 |
140 | 68.6 |
186 | 61.9 |
245 | 48.5 |
XPA(2)-100-Ⅰ | 1480 | 79.7 | 80.0 | 78.2 | Y280M-4 | 90 |
119 | 78.0 |
159 | 74.8 |
211 | 67.5 |
279 | 52.9 |
XPA(2)-100-Ⅱ | 1480 | 58.0 | 91.8 | 64.7 | Y280M-4 | 90 |
87.0 | 89.1 |
116 | 85.7 |
154 | 77.3 |
203 | 60.6 |
鑫海XPA(2)型橡胶渣浆泵为压入式吸入泵,吸程小,建议入料液面高于泵的中心高。进出口管道直径一般与泵的进出口直径相同或稍大,因浆体浓度大多较高,故泵进口管路不宜过长,以免影响吸料。
与其它一般性输送用泵区别很大:一般性输送用泵的选型,主要是选用某条流量、扬程曲线上的某个点或很短一段曲线所对应的性能。而压滤机的工作特性是:滤室内滤饼的逐渐形成,入料阻力也随之加大,要求喂料泵从起始时的大流量、低扬程自行过渡到末期的小流量、高扬程。反映到曲线上是需要较长的甚至一条较完整的而且是越陡越好的流量、扬程曲线。除此特性外,还要求泵工作在高压时,不用轴封水和无泄漏,为建设环保工厂创造条件。
喂料泵的较大功率损耗在喂料的初始阶段,所以要详细计算由喂料泵往压滤机注浆的较小压力,然后按该较小压力对应的该泵的流量、扬程配用功率。如此较为有效、节约。由于各工厂压滤系统的实际布置差异,当喂料泵与压滤机之间的沿程阻力较大时(如:泵距压滤机较远、管道直径偏小、弯头与闸门较多、浆液粘度较大等),会增加喂料泵的扬程损失,降低成饼压力。滤饼水分偏高与单循环时间拉长,导致系统的生产效率大为降低,所以必须要合理的管路配置。
本表所列主要技术参数为泵在1480r/min时的数据,对于要求压力低的工况,可适当降低泵转数来解决,只提供几个直联传动的基础尺寸,因地形限制或改变泵转数需要皮带传动的基础尺寸,由现场提供具体数据另行设计。皮带传动方式一般有尾架式、平行式、背托式传动。

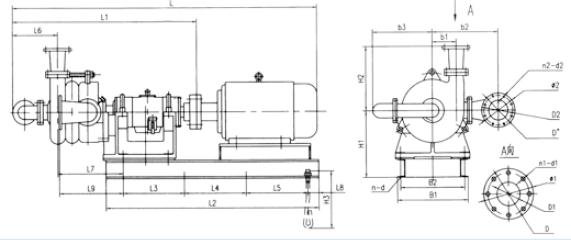

7. XPA(2)型橡胶渣浆泵安装尺寸图

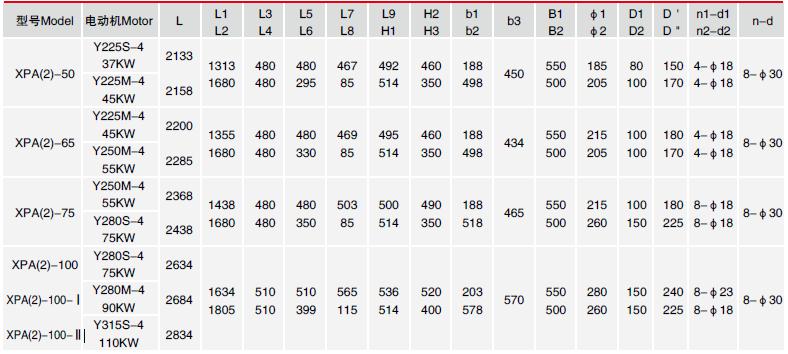

8.XPA(2) 橡胶渣浆泵安装图与尺寸
