鑫海三通自动换向阀
产品应用
1、鑫海三通自动换向阀结构特点
一般生产中采用的浆体泵都是一台生产,一台备用配置,当开启其中一台泵和阀门时,在关闭的阀门至三通口颈段将会出现严重的堵塞,将来开启时难以打开。如下右图所示,一件三通自动换向阀代替了两件阀门,当打开其中的一个,另一个则无浆可过,既方便实用又经久耐用。鑫海三通自动换向阀的工作原理结构图如下。
鑫海三通自动换向阀分为由上下阀体和橡胶球共同构成。
鑫海三通自动换向阀的上、下阀体内部全部衬我们公司自己研发的耐磨橡胶,平均是传统的三通自动换向阀3倍的寿命。
矿浆是通过上阀体与下阀体中间的橡胶球来密封,优点在于:传统的三通阀是通过一个平面密封,当矿浆经常冲击此面会造成密封不严的缺点。用橡胶球是不会重复磨损同一个位置。橡胶球中间有骨架,外面通过模具硫化包上了一层橡胶,耐磨寿命长。
阀体内部有两条导轨,它的作用是:让橡胶球沿着此导轨的方向从一个进料口到另一个进料口。
下图是鑫海三通自动换向阀外形尺寸图,
下边是参照上图给出的鑫海三通自动换向阀外形尺寸表。
规格 (DN) | A | B | C | 法兰尺寸 |
螺栓孔中心距 | 法兰外径 | n-Φd |
65 | 247 | 227 | 197 | 145 | 185 | 4-Φ18 |
80 | 267 | 250.5 | 217 | 160 | 200 | 8-Φ18 |
100 | 308.5 | 296 | 256.5 | 180 | 220 | 8-Φ18 |
125 | 352 | 346 | 300 | 210 | 250 | 8-Φ18 |
150 | 410 | 400 | 346.5 | 240 | 285 | 8-Φ22 |
200 | 477 | 476.5 | 413 | 295 | 340 | 8-Φ22 |
250 | 569 | 569 | 493 | 350 | 395 | 12-Φ22 |
300 | 656 | 669.5 | 580 | 400 | 445 | 12-Φ22 |
350 | 735 | 761 | 659 | 460 | 505 | 16-Φ22 |
400 | 833.5 | 863 | 747.5 | 515 | 565 | 12-Φ26 |
450 | 922.5 | 952 | 824.5 | 565 | 615 | 20-Φ26 |
500 | 1011 | 1054 | 913 | 620 | 670 | 20-Φ26 |
2、鑫海三通自动换向阀适用范围
鑫海三通自动换向阀主要应用于矿浆、矿渣、尾矿等浆体,以及各种备用泵的排水系统及化工腐蚀性介质,能够在矿山,化工,环保等行业实现应用。

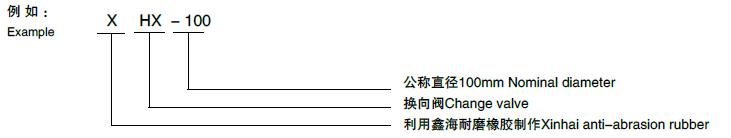

3、鑫海三通自动换向阀型号标识举例
4、鑫海三通自动换向阀性能规范
