触屏程序控制柜

该控制系统采用先进的触屏技术+工控机+远程DCS+PLC控制系统。

1.PLC、触摸屏、工控机及其他元件均采用知名厂家的产品，质量高、信誉好，系统运行可靠性高。

2.高度智能化对燃料用尽，配气点火柜发生“回火”、“燃气泄漏”、“哑炮”、爆燃强度不足等故障时，能够自动诊断并报警。

3.提供与锅炉OCS联接接口，通过此接口实现与锅炉DCS的无缝连接，系统运行即可通过现场自行控制，也可通过远程DCS控制。

4.上位机实时显示系统各项运行参数，如燃气压力流量、空气压力流量等。用户可据此随时了解系统运行状况。

5.允许用户对任意一个喷口的吹灰强度、吹扫时间、吹灰次数在安全运行范围内进行任意设置。

6.用户可根据实际需要任意选择若干喷口，按照设定流程进行吹灰作业。

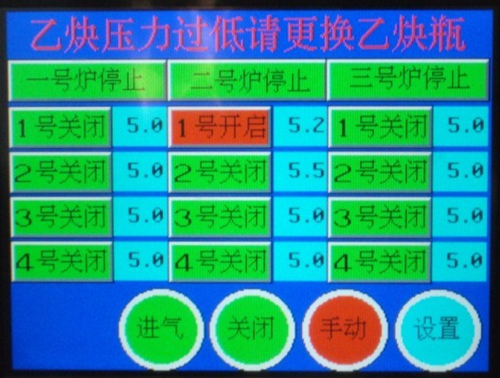

触屏控制系统运行时的彩色影像图：

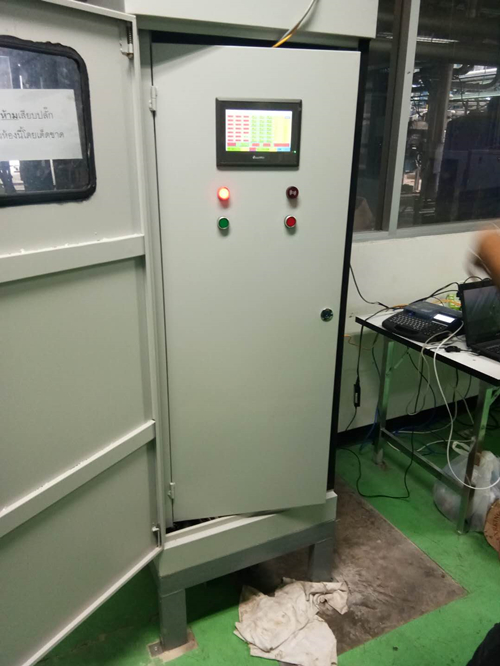

新型燃气脉冲吹灰系统控制柜：

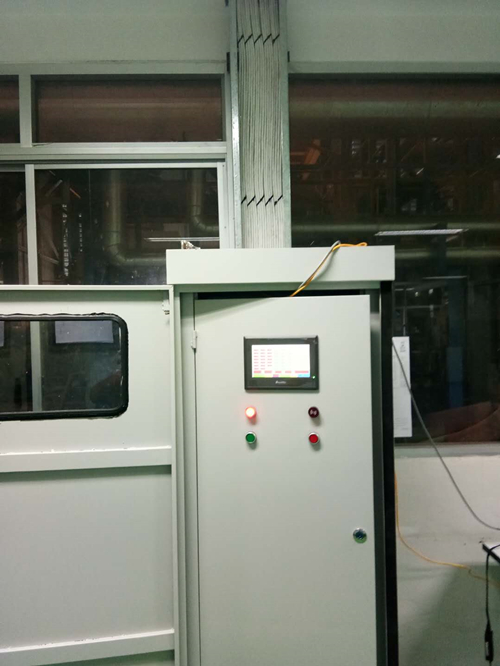

新型触屏加密连接DSC控制系统现场：

该系统特点：

1.按照锅炉烟气流动顺序进行控制，不需要人为监视，一旦出现设备异常会发出报警，并自动切断系统。

2.使用先进的控制设备，人机友好界面，画面设计直观，动态地表示该设备的运行情况。

3.具有三级连锁保护，能保护系统安全稳定运行。

4.具有自动和手动双重控制模式。

5.具有回火监视保护、乙炔泄漏保护、哑炮监视功能。

6.可以通过DCS接口与锅炉DCS联机，进行远程操作。
运行方式：
该PLC控制系统分为自动/手动两种模式，可实现DCS远程操作、
1、自动：系统启停阀门的指令及运行时间均有可编程控器发出。
2、手动：可根据炉内积灰情况临时调整某组吹灰时间和次数。
3、用非净化风应加装过滤器，完善疏水阀，及时清理过滤器。
