ZSJ节肢选煤振动筛用途及特点
ZS节肢选煤振动筛是我公司自行研制并获得国家专利的选煤筛分设备，采用直线等厚分级原理、单元组合、分节振动、二次减振，普通电机外拖动或自振源组结构。该专利节肢选煤筛具有重量轻、噪声低、能耗小、效率高、寿命长、结构简单、维护方便之特点，并采用了高耐磨、高开孔、自清理、无粘堵的我公司另一国家专利——棒条悬臂音叉筛板，广泛适用于煤炭行业大规模、机械化、连续分级作业、是各类进口选煤筛分设备的理想换代产品。
ZSJ节肢选煤振动筛型号说明
ZSJ节肢选煤振动筛工作原理与结构特点

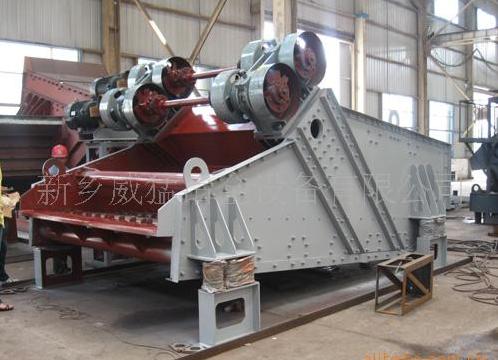

ZSJ节肢选煤振动筛由多节筛芯组成，分节振动，整体按照等厚筛分原理布置，针对现场物料的不同，每节筛芯的激振方向角与筛面可做适应的调整，以达到处理量与筛分效率的优质结合，筛子采用两台电动机带动激振器做反向自同步旋转，使筛体产生直线运动。
节肢筛由筛芯、一次减振弹簧、减振装置、二次减振弹簧、电动机及其支架等组成，筛框侧板采用整块优质钢制作，侧板与横梁、激振器底座用高强度螺栓或环槽铆钉连接，结构坚固可靠。
电动机不参振，用万向联轴节与激振器相连接。(自振源组除外)
该系列节肢筛均有减振装置与二次减振簧。
ZSJ节肢选煤振动筛安装与调试
a、节肢筛起动顺序：逆料流方向启动，顺料流方向停车。应避免带料启动，筛面上物料全部筛完再停车。
b、在筛子工作过程中，应注意筛箱运行是否平稳，如发现运转不正常或有撞击声，应立即停车检查。
c、节肢选煤筛是正倾角安装。
d、弹簧之间易积聚粉尘杂质，影响弹簧正常工作，应经常清理。
e、经常检查筛机各处螺栓连接情况，若有松动及时拧紧。
f、激振器轴承采用3号锂基脂润滑，正常情况下，应每月加注润滑油一次，轴承应每两年清洗检查一次。
ZSJ节肢选煤振动筛技术参数表
|
参数
|
入料粒度
mm
|
处理量
t/h
|
座式激振器
|
配用电机
|
筛孔尺寸
mm
|
振频Hz
|
双振幅 mm
|
外形尺寸
长×宽×高
|
参考重量kg
|
|
型 号
|
型号
|
数量
|
型号
|
功率kw
|
电压v
|
|
ZSJ-1560
|
<300
|
80～400
|
WJZZ-50-6
|
4
|
Y132S-6
|
3.0×4
|
380
|
8～50
|
16
|
6～10
|
5950×2850×3375
|
12000
|
|
ZSJ-1860
|
<300
|
100～500
|
WJZZ-100-6
|
4
|
Y132M2-6
|
5.5×4
|
380
|
8～50
|
16
|
6～10
|
5950×3150×3375
|
14100
|
|
ZSJ-2060
|
<300
|
120～550
|
WJZZ-100-6
|
4
|
Y132M2-6
|
5.5×4
|
380
|
8～50
|
16
|
6～10
|
5950×3350×3375
|
16300
|
|
ZSJ-1880
|
<300
|
140～650
|
WJZZ-100-6
|
4
|
Y160M-6
|
7.5×4
|
380
|
8～50
|
16
|
6～10
|
7880×3150×3979
|
17500
|
|
ZSJ-2090
|
<300
|
180～750
|
WJZZ-100-6
|
6
|
Y132M2-6
|
5.5×6
|
380
|
8～50
|
16
|
6～10
|
8720×3350×4402
|
22500
|
|
ZSJ-2560
|
<300
|
160～700
|
WJZZ-160-6
|
4
|
Y160M-6
|
7.5×4
|
380
|
8～50
|
16
|
6～10
|
5950×3850×3375
|
18100
|
|
ZSJ-2590
|
<300
|
220～900
|
WJZZ-160-6
|
6
|
Y160M-6
|
7.5×6
|
380
|
8～50
|
16
|
6～10
|
8720×3850×4650
|
28500
|
|
ZSJ-3090
|
<300
|
300～1100
|
WJZZ-160-6
|
6
|
Y160M-6
|
7.5×6
|
380
|
8～50
|
16
|
6～10
|
8720×4350×4650
|
34200
|
|
