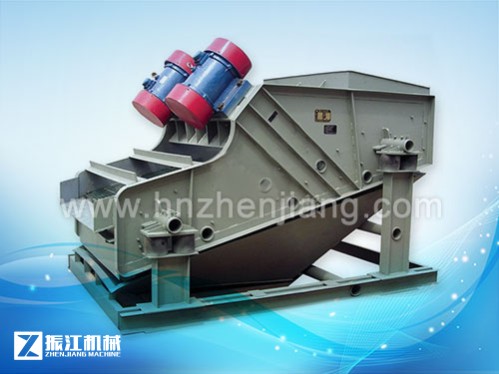

ZSG/ZKS系列矿用振动筛
产品简介
ZSG/ZKS系列高效重型筛是我公司自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途较为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻，能耗低、便于安装及工艺布置等优点。
工作原理和结构
ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列高效重型筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。
ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
技术参数
型号 | 层数 | 筛面面积㎡ | 倾角° | 给料粒度mm | 筛孔尺寸mm | 处理量t/h | 震次1/mim | 双振幅mm | 电机功率 kw | 较大激振力 KN |
ZSG0818 | 1 | 1.44 | 10 | ﹤100 | 0.5-50 | 8-100 | 980 | 5-10 | 1.1×2 | 16×2 |
2ZSG0818 | 2 | 1.44 | 10 | 8-100 | 1.1×2 | 16×2 |
ZSG1020 | 1 | 2.0 | 15 | 10-180 | 1.5×2 | 20×2 |
2ZSG1020 | 2 | 2.0 | 15 | 10-180 | 1.5×2 | 20×2 |
ZSG1030 | 1 | 3.0 | 15 | 15-250 | 3.0×2 | 30×2 |
2ZSG1030 | 2 | 3.0 | 15 | 15-250 | 3.0×2 | 30×2 |
ZSG1224 | 1 | 2.88 | 15 | ﹤150 | 12-200 | 2.2×2 | 30×2 |
2ZSG1224 | 2 | 2.88 | 15 | 12-200 | 2.2×2 | 30×2 |
ZSG1530 | 1 | 4.5 | 15 | ﹤200 | 0.5-80 | 20-350 | 3.7×2 | 50×2 |
2ZSG1530 | 2 | 4.5 | 15 | 20-350 | 3.7×2 | 50×2 |
ZSG1540 | 1 | 6.0 | 15 | 25-400 | 5.5×2 | 75×2 |
2ZSG1540 | 2 | 6.0 | 15 | 25-400 | 5.5×2 | 75×2 |
ZSG1836 | 1 | 6.48 | 15 | ﹤250 | 30-450 | 7.5×2 | 100×2 |
2ZSG1836 | 2 | 6.48 | 15 | 30-450 | 7.5×2 | 100×2 |
ZSG1842 | 1 | 7.56 | 15 | 35-500 | 7.5×2 | 100×2 |
2ZSG1842 | 2 | 7.56 | 15 | 35-500 | 7.5×2 | 100×2 |
|
