叠层高频细筛

CTSXD12（10）16叠层高频细筛系列产品介绍

CTSXD12（10）16叠层高频细筛是吸收国外先进技术而消化研制开发的高效细粒物料分级设备。整机技术引进和消化国外先进的5叠层直线振动技术,振动幅度大、结构节省占地面积。两组筒形电动机配置产生的直线运动,悬挂式橡胶弹簧系统悬挂于外支撑架，振动力均匀、噪音小、负荷小、功耗低、环保。设备易磨损部位据采用了耐陶瓷、耐纳特胶板、聚氨酯等耐磨材料，延长了设备使用寿命,减少设备维修量。设备多采用快速装卡零部件实现了组装、备件更换时的便捷，方便了现场的操作。

该机型采用强制多路（2-5路）矿浆分配方式给矿，降低筛面矿浆流动速度，延长筛网寿命；同时可使矿浆均匀铺展于筛面，增加有效筛分面积，提高筛分效率和处理能力。

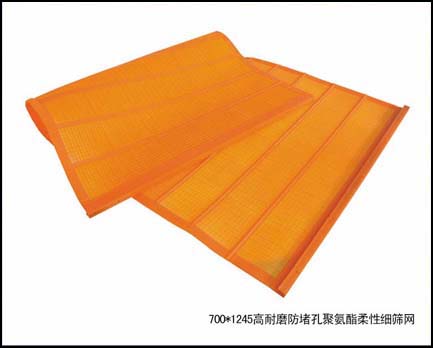

    筛面采用两段式中间补水降低筛上物料浓度技术，大大提高了筛分效率。配置聚酯筛网，寿命长,是普通金属筛网的10-15倍,开孔率高,处理能力大等传统金属筛网无可比拟的优点，另外它的防堵孔特性,使得以前认为难筛分甚至不可筛分的细粒和微细粒物料成为可能。正常运转时，其给矿浓度在40%左右，筛分效率平均为75%。在提高入筛细度和降低物料入筛浓度的情况下筛分效率可达90%以上。是国内高频细筛处理能力和筛分效率较高、先进的产品。

CTSXD12（10）16叠层高频细筛的工作原理

CTSXD12（10）16叠层高频细筛由5层重叠式高频细筛+5路自制料浆分配器组成。细筛配置耐磨防堵聚酯筛网，实现有效分级。

1）多路重叠式布置，料浆经分配器可同时向5路重叠式并联布置的筛分单元供应料浆，5路的筛上产物合并进入筛上产品受料斗，5路的筛下产物合并进入筛下溜槽。

2）由于配置了强力双振动器产生直线运动和7.3G（一般振动器产生4-5G）重力加速度的高频细筛，特别适合微细粒级料浆的筛分。

3）浮动式振动筛框和全封闭式振动器结构，经浮动橡胶弹簧传递给固定筛框的动负荷仅有3-5%，即振动力的95-97%全部转化为筛分所需的振动力。同时，安装筛机时不需考虑基础承受的动负荷。距离筛机1米处的振动噪音在85分贝以下。

4）耐磨防堵夹层筛网的专利设计，既防止筛网堵孔，延长筛网寿命，又实现了高浓度筛分。
