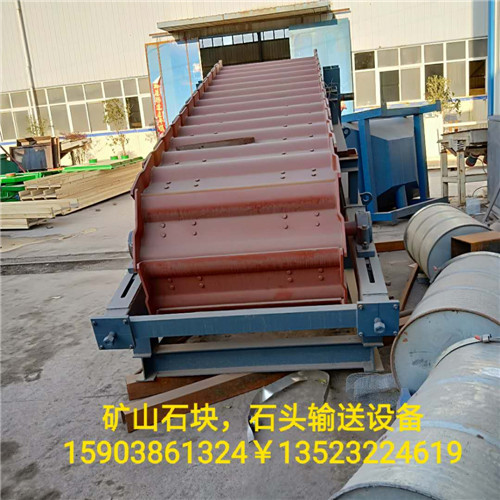

BL系列鳞板输送机是板式输送机的一种，广泛用于矿山、冶金和水泥等行业，是原料处理或连续生产过程中不可缺少的设备，对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长，安装维修简单等特点，对物料粒度、块状、工作环境 无特殊要求，运送单个物料（件）的重量可达70-120kg，输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物

料。有轻型和重型之分。本系列输送机适用于输送块粒及粉状物料，是水泥厂物料设备更新换代产品，常用于输送散状物料，也适应于锐利灼热物料的输送。

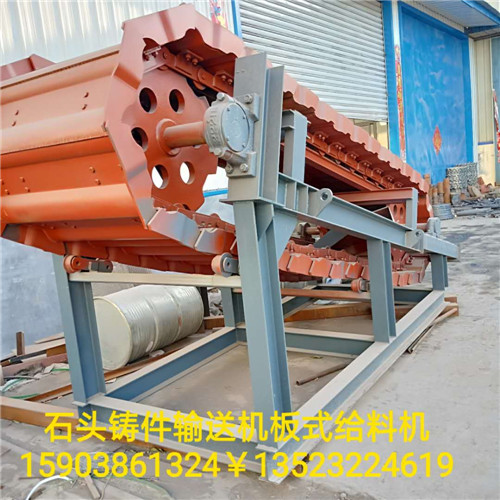

鳞板输送机通过带有滚轮的牵引链条与驱动链轮的轮齿相啮合，驱动链条及固接在链条上的板带一起沿着输送机的纵向中心线运动，并以其支承滚轮沿着固定在机座上的轨道上行走，从而完成货物的输送。而被输送的货物，通过装在输送机上方、靠近尾部的一个或几个装料槽导入输送机上。而卸料则通过头部驱动链轮和卸料接斗。

片式链是鳞板输送机用得较多的一种链条，其内链片是用过盈配合固定在衬套的端面上，而外链片则利用锁片固定在销轴上。因此，当链条在链轮上弯折时，摩擦发生在销轴和衬套之间，压力分布面较大，关节磨损较小。
