电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

降低了成本。振动筛超大筛面和大处理能力可满足现场的生 产需要。振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。

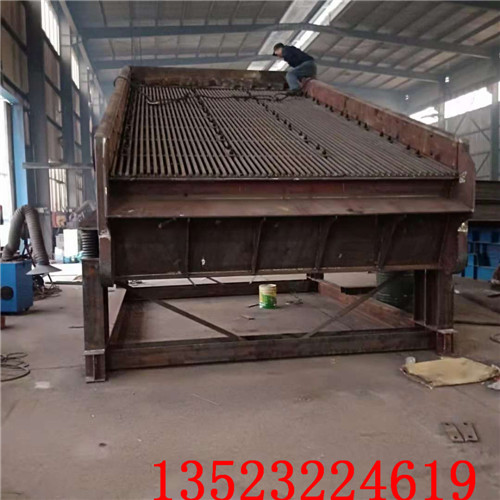

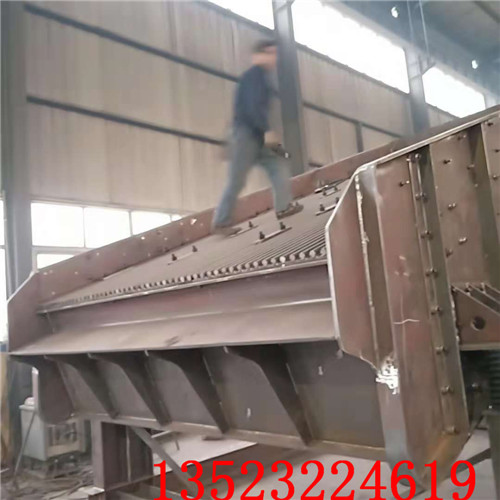

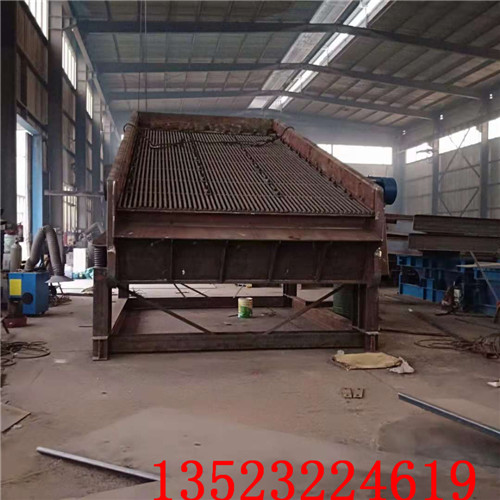

产品结构：

主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。该系列筛机采用目前国内先进的环槽铆钉铆接，大游隙轴润滑振动器，激振轴采用锻造碳钢毛坯加工后调质处理，刚度好，强度高。

安装与调试：

a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板平面度误差≤3mm。

b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。

c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

d、调试振动器的偏心块夹角，可以调整激振力，从而调整筛机振幅。

e、与其他障碍物间的距离不小于100mm。
