技术要求
2.1标准和规范
悬挂油冷式电磁除铁器的设计、制造、安装、验收应以中国国家标准(JB)为基础,应满足(但不限于)下列标准和规范:(下列标准按较新版本执行)
JB/T 8711-1998 电磁除铁器行业标准
GB998 低压电器 基本试验方法
GB3768 噪声源声功率级的测定 简易法
GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB 986 埋弧焊焊缝坡口的基本形式与尺寸
GB 1184 形状和位置公差未注公差的规定
JB/ZQ428 包装通用技术条件
JB 8 产品标牌
GB8923 涂装前钢材表面锈蚀等级和除锈等级
GB1801 公差与配合尺寸至500mm孔、轴公差带与配合
2.3总的技术要求
在本技术协议书和合同规定的文件中(包括图纸、计算、注释、使用手册等),都采用国际单位制(SI)。
在合同执行期间,主要文件、图纸、来往信函和传真使用中文书写.
所有设备应正确设计和制造,满足安全和持续运行.
设备是全新的并有可靠的设计。设备零部件的制造过程应有良好的工艺,易于磨损、腐蚀、老化或需要调整、检查和更换的零部件应提供备用品,并能比较方便地拆卸、更换和修理。
所有材料应符合有关协议的要求。
金属结构件的焊接应符合GB985, GB986的有关规定。焊缝不得出现烧穿、裂纹及未熔合等缺陷。
所有的电气元器件绝缘良好,并能在低温、潮湿、尘大的环境中正常工作。
设备制造中结构件表面进行防锈处理。
设备标志
.1 每台除铁器都应有一块铭牌, 且有效性的固定在设备上, 铭牌上至少应有以下几项内容:
a.制造厂国别;
b.制造厂名称;
c.设备名称;
d.出厂日期编号;
e.出厂检验编码;
2.4技术保证
设备的钢结构应具有足够的刚度、强度和稳定性。
设备应具有低温升,防潮防污染,重量轻,透磁深度大、吸力强,除铁率高,绝缘好的特点。能自动清除输送带物料中的铁件。在本技术规范书提供的环境条件下能安全可靠的工作。
设备的运转部位应转动灵活,运行平稳,各密封处不得漏油。
设备采用高强磁体组成强力磁芯,可吸起埋在物料较深处的铁磁性杂物。
设备磁吸附面积大,保障有足够的时间从运行物料中吸起铁磁性杂物。
设备整机应为较优化设计,保障在恶劣环境下电磁芯在八年内磁力降低不超过5%。
设备的吸铁能力应达到国家有关标准规定的数值,在额定悬挂高度处,磁场强度应满足规定除铁要求(被除铁件单重0.l-50kg)。
设备的噪声声压级不得大于80dB(A)。
设备的悬挂装置必须有足够安全的强度。
全部钢材应进行预处理,板材应采用剪板方式下料。各机体的焊接、机加工按有关标准执行,焊后进行消除应力处理。
出厂前整机按有关标准进行空载试验,保证其运行平稳、无卡碰、撞机等声音,紧固件无松动现象。
设备应配备就地电控柜,可就地进行操作并向集控室输出有关信号。设备电控系统应设有负载短路,过载,断相等自动保护功能。
电磁式铁芯,要求防护等级不低于IP54,绝缘等级B级,额定频率50HZ。
2.5表面处理和油漆
所有的结构件应根据需方的要求进行表面处理和油漆。
部件没有特殊要求时,应涂底漆一层(不包括养底漆),面漆两层。不允许有漏漆现象,每层油漆颜色应不同。每层油漆干膜厚度为25~35mm。外露加工配合面应涂防护油脂。
2.6技术参数表,表格数据由卖方填写。
产品名称:RCDB、PDC、RCDY系列电磁除铁器
出品单位:潍坊沃森重工有限公司

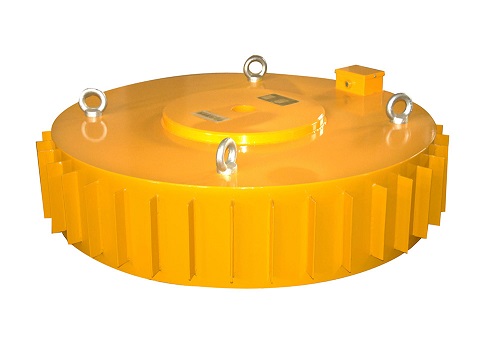

RCDB、PDC、RCDY系列干式电磁除铁器简述:
RCDB系列干式电磁除铁器(亦称PDC系列盘式、RCDY系列)是一种用于清除粉状或块状非磁性物料中杂铁的除铁装置。其内部采用电工推荐树脂浇注,自冷式全密封结构。具有透磁深度大、吸力强、防尘、防雨、耐腐蚀等特点,在极其恶劣的环境中仍能可靠运行。
主要性能指标均达到或高于JB/T7689-95标准要求,该产品可除去混杂在非磁性物料中0.1-35公斤的铁磁性物质。

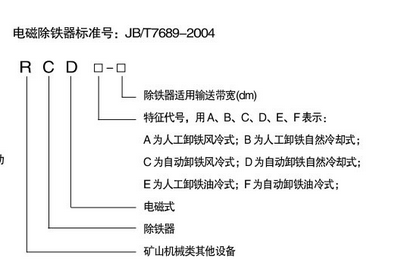

电磁除铁器型号意义的表示:

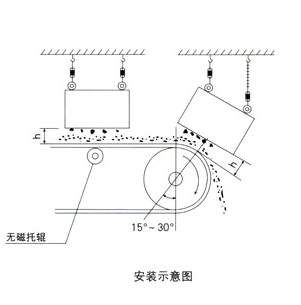

RCDB、RCDY、PDC系列干式电磁除铁器安装示意图:
RCDB、RCDY、PDC电磁除铁器技术参数如下:(以下参数供参考,可根据客户要求订做。)

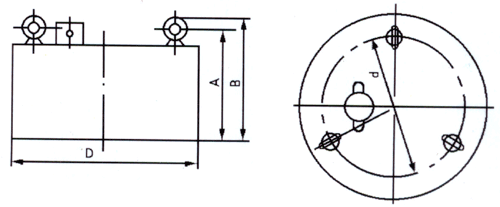

项目 | 适应带宽 | 额定吊高h | 磁场强度 | 物料厚度 | 励磁功率 | 适应带速 | 重量 | 外型尺寸mm |
参数 | mm | mm | ≥mT | ≤mm | ≤kw | ≤m/s | kg |
型号 |
|
|
|
|
|
|
| A | B | Dф | dф |
RCDB-3 | 300 | 75 | 50 | 50 | 0.4 | 4.5 | 185 | 210 | 250 | 400 | 280 |
RCDB-4 | 400 | 100 | 50 | 70 | 0.6 | 300 | 240 | 280 | 500 | 400 |
RCDB-5 | 500 | 150 | 60 | 90 | 1 | 430 | 280 | 325 | 610 | 450 |
RCDB-6 | 600 | 175 | 60 | 120 | 1.6 | 580 | 280 | 325 | 710 | 500 |
RCDB-6.5 | 650 | 200 | 70 | 150 | 2 | 680 | 280 | 325 | 816 | 640 |
RCDB-8 | 800 | 250 | 70 | 200 | 3.6 | 950 | 310 | 355 | 960 | 780 |
RCDB-10 | 1000 | 300 | 70 | 250 | 5 | 1520 | 310 | 360 | 1200 | 920 |
RCDB-12 | 1200 | 350 | 70 | 300 | 6.8 | 2250 | 310 | 365 | 1400 | 1000 |
RCDB-14 | 1400 | 400 | 70 | 350 | 9 | 2950 | 405 | 485 | 1650 | 1400 |
RCDB-16 | 1600 | 450 | 70 | 400 | 13 | 4800 | 460 | 540 | 1900 | 1650 |
RCDB-18 | 1800 | 500 | 70 | 450 | 18 | 6900 | 530 | 610 | 2150 | 1800 |
可以根据客户的需求生产设备,必要时我公司为您特殊设计!
备注:该机拥有超强磁型:T1型磁场强度90mT T2型为120mT T3型为150mT
